XRMCilindros rotativos ISO 15552Cilindro rotativo

XRM · Cilindro rotativo ISO 15552 con vástago macho y regulación del ángulo

Serie XR - Cilindros Rotativos ISO 15552

24 referencias

Desde, por pieza, IVA incluido

535,22 €

442,33 € sin IVA

Elige tu referencia con estos botones o pulsando su fila en la tabla: aquí te sale su precio y la añades al carrito.

Elige tu referencia

Ø (mm)

Los valores en gris no tienen ninguna referencia con lo que ya has elegido.

Ver las 24 referencias en la tabla Fichas y descargasPedir presupuesto

Envío como paquete de neumática: Península 13,19 € por pedido, gratis en pedidos desde 600 €. Si el pedido lleva también armarios o cajas, son dos envíos. Baleares, Canarias, Ceuta y Melilla: de momento, solo bajo presupuesto. Importes con IVA. Envíos y plazos

  • ✓ Envío directo del fabricante a la Península
  • ✓ Envío en 24-72 h laborables si está en almacén en España; si viene de fábrica, te avisamos del plazo antes de enviarlo.
  • ✓ Pago con tarjeta, Bizum o transferencia
  • ✓ Factura con IVA desglosado

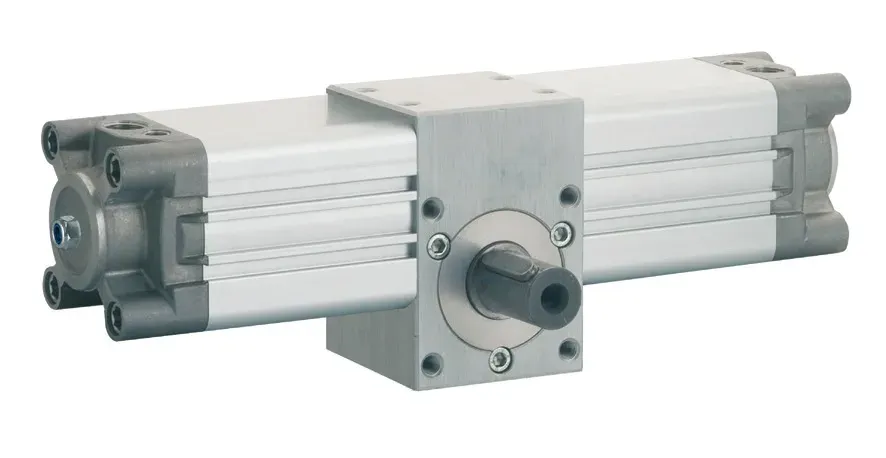

Imágenes del catálogo del fabricante: púlsalas para verlas en grande. Las letras del dibujo son las cotas de la tabla, en mm.

Referencias y precios

24 referencias

Pulsa una fila para verla arriba, en «Tu referencia».

Referencias de XRM · Cilindro rotativo ISO 15552 con vástago macho y regulación del ángulo: código, datos, precio con IVA y sin IVA, y compra de cada una

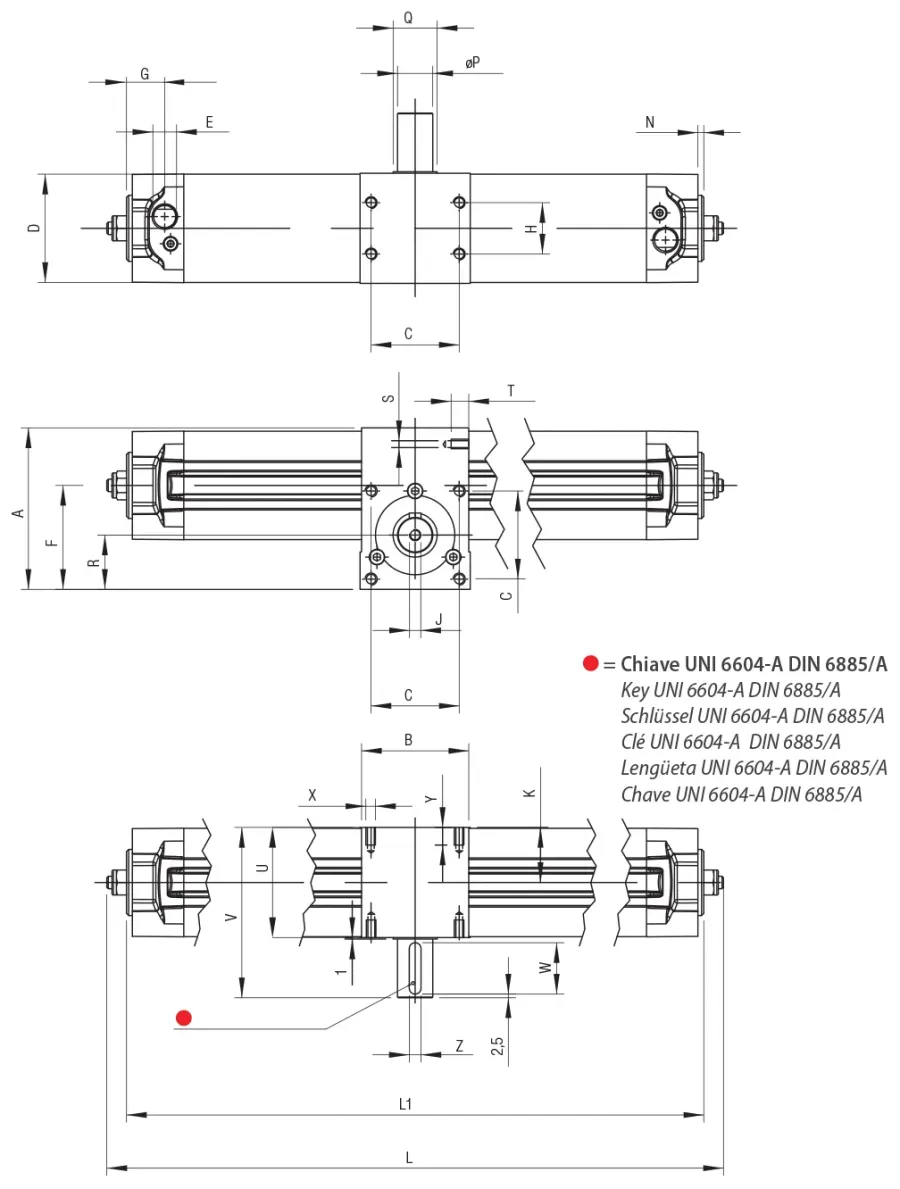

CódigoØRotaciónPar de Fuerzas a 1 Bar - NmMás datosPieza con IVASin IVAComprar
XRM0320903290°1,2
Más datos de XRM032090
L (mm)
232
L1 (mm)
213
A (mm)
71,5
B (mm)
50
C (mm)
33
D (mm)
46
E
1/8 G
F (mm)
46,5
G (mm)
22
H (mm)
18
J
M5
K (mm)
25
N (mm)
4
ØP
14
Q (mm)
25
R (mm)
25
S
M5
T (mm)
9
U (mm)
50
V (mm)
81
W (mm)
25
X
M6
Y (mm)
10
Z (mm)
5
535,22 €442,33 € sin IVA
XRM03218032180°1,2
Más datos de XRM032180
L (mm)
279
L1 (mm)
260
A (mm)
71,5
B (mm)
50
C (mm)
33
D (mm)
46
E
1/8 G
F (mm)
46,5
G (mm)
22
H (mm)
18
J
M5
K (mm)
25
N (mm)
4
ØP
14
Q (mm)
25
R (mm)
25
S
M5
T (mm)
9
U (mm)
50
V (mm)
81
W (mm)
25
X
M6
Y (mm)
10
Z (mm)
5
605,11 €500,09 € sin IVA
XRM03227032270°1,2
Más datos de XRM032270
L (mm)
326
L1 (mm)
307
A (mm)
71,5
B (mm)
50
C (mm)
33
D (mm)
46
E
1/8 G
F (mm)
46,5
G (mm)
22
H (mm)
18
J
M5
K (mm)
25
N (mm)
4
ØP
14
Q (mm)
25
R (mm)
25
S
M5
T (mm)
9
U (mm)
50
V (mm)
81
W (mm)
25
X
M6
Y (mm)
10
Z (mm)
5
662,11 €547,20 € sin IVA
XRM03236032360°1,2
Más datos de XRM032360
L (mm)
373
L1 (mm)
354
A (mm)
71,5
B (mm)
50
C (mm)
33
D (mm)
46
E
1/8 G
F (mm)
46,5
G (mm)
22
H (mm)
18
J
M5
K (mm)
25
N (mm)
4
ØP
14
Q (mm)
25
R (mm)
25
S
M5
T (mm)
9
U (mm)
50
V (mm)
81
W (mm)
25
X
M6
Y (mm)
10
Z (mm)
5
707,16 €584,43 € sin IVA
XRM0400904090°2,25
Más datos de XRM040090
L (mm)
274
L1 (mm)
254
A (mm)
82
B (mm)
60
C (mm)
40
D (mm)
54
E
1/4 G
F (mm)
54,5
G (mm)
21,5
H (mm)
22
J
M5
K (mm)
30
N (mm)
4
ØP
14
Q (mm)
25
R (mm)
30
S
M5
T (mm)
10
U (mm)
60
V (mm)
91
W (mm)
25
X
M6
Y (mm)
10
Z (mm)
5
594,63 €491,43 € sin IVA
XRM04018040180°2,25
Más datos de XRM040180
L (mm)
330
L1 (mm)
310
A (mm)
82
B (mm)
60
C (mm)
40
D (mm)
54
E
1/4 G
F (mm)
54,5
G (mm)
21,5
H (mm)
22
J
M5
K (mm)
30
N (mm)
4
ØP
14
Q (mm)
25
R (mm)
30
S
M5
T (mm)
10
U (mm)
60
V (mm)
91
W (mm)
25
X
M6
Y (mm)
10
Z (mm)
5
676,46 €559,06 € sin IVA
XRM04027040270°2,25
Más datos de XRM040270
L (mm)
387
L1 (mm)
367
A (mm)
82
B (mm)
60
C (mm)
40
D (mm)
54
E
1/4 G
F (mm)
54,5
G (mm)
21,5
H (mm)
22
J
M5
K (mm)
30
N (mm)
4
ØP
14
Q (mm)
25
R (mm)
30
S
M5
T (mm)
10
U (mm)
60
V (mm)
91
W (mm)
25
X
M6
Y (mm)
10
Z (mm)
5
754,07 €623,20 € sin IVA
XRM04036040360°2,25
Más datos de XRM040360
L (mm)
464
L1 (mm)
424
A (mm)
82
B (mm)
60
C (mm)
40
D (mm)
54
E
1/4 G
F (mm)
54,5
G (mm)
21,5
H (mm)
22
J
M5
K (mm)
30
N (mm)
4
ØP
14
Q (mm)
25
R (mm)
30
S
M5
T (mm)
10
U (mm)
60
V (mm)
91
W (mm)
25
X
M6
Y (mm)
10
Z (mm)
5
808,35 €668,06 € sin IVA
XRM0500905090°3,9
Más datos de XRM050090
L (mm)
301
L1 (mm)
276
A (mm)
94
B (mm)
70
C (mm)
50
D (mm)
64
E
1/4 G
F (mm)
60,5
G (mm)
24,5
H (mm)
25
J
M6
K (mm)
32,5
N (mm)
4
ØP
19
Q (mm)
30
R (mm)
32,5
S
M6
T (mm)
8
U (mm)
65
V (mm)
106
W (mm)
35
X
M8
Y (mm)
13
Z (mm)
6
647,41 €535,05 € sin IVA
XRM05018050180°3,9
Más datos de XRM050180
L (mm)
364
L1 (mm)
339
A (mm)
94
B (mm)
70
C (mm)
50
D (mm)
64
E
1/4 G
F (mm)
60,5
G (mm)
24,5
H (mm)
25
J
M6
K (mm)
32,5
N (mm)
4
ØP
19
Q (mm)
30
R (mm)
32,5
S
M6
T (mm)
8
U (mm)
65
V (mm)
106
W (mm)
35
X
M8
Y (mm)
13
Z (mm)
6
727,03 €600,85 € sin IVA
XRM05027050270°3,9
Más datos de XRM050270
L (mm)
427
L1 (mm)
402
A (mm)
94
B (mm)
70
C (mm)
50
D (mm)
64
E
1/4 G
F (mm)
60,5
G (mm)
24,5
H (mm)
25
J
M6
K (mm)
32,5
N (mm)
4
ØP
19
Q (mm)
30
R (mm)
32,5
S
M6
T (mm)
8
U (mm)
65
V (mm)
106
W (mm)
35
X
M8
Y (mm)
13
Z (mm)
6
849,71 €702,24 € sin IVA
XRM05036050360°3,9
Más datos de XRM050360
L (mm)
489
L1 (mm)
464
A (mm)
94
B (mm)
70
C (mm)
50
D (mm)
64
E
1/4 G
F (mm)
60,5
G (mm)
24,5
H (mm)
25
J
M6
K (mm)
32,5
N (mm)
4
ØP
19
Q (mm)
30
R (mm)
32,5
S
M6
T (mm)
8
U (mm)
65
V (mm)
106
W (mm)
35
X
M8
Y (mm)
13
Z (mm)
6
910,40 €752,40 € sin IVA
XRM0630906390°7,3
Más datos de XRM063090
L (mm)
343
L1 (mm)
320
A (mm)
110
B (mm)
75
C (mm)
60
D (mm)
74
E
3/8 G
F (mm)
70,8
G (mm)
26
H (mm)
35
J
M8
K (mm)
37,5
N (mm)
4
ØP
24
Q (mm)
30
R (mm)
37
S
M8
T (mm)
10
U (mm)
75
V (mm)
116
W (mm)
35
X
M8
Y (mm)
13
Z (mm)
8
810,72 €670,02 € sin IVA
XRM06318063180°7,3
Más datos de XRM063180
L (mm)
418
L1 (mm)
395
A (mm)
110
B (mm)
75
C (mm)
60
D (mm)
74
E
3/8 G
F (mm)
70,8
G (mm)
26
H (mm)
35
J
M8
K (mm)
37,5
N (mm)
4
ØP
24
Q (mm)
30
R (mm)
37
S
M8
T (mm)
10
U (mm)
75
V (mm)
116
W (mm)
35
X
M8
Y (mm)
13
Z (mm)
8
912,27 €753,94 € sin IVA
XRM06327063270°7,3
Más datos de XRM063270
L (mm)
493
L1 (mm)
470
A (mm)
110
B (mm)
75
C (mm)
60
D (mm)
74
E
3/8 G
F (mm)
70,8
G (mm)
26
H (mm)
35
J
M8
K (mm)
37,5
N (mm)
4
ØP
24
Q (mm)
30
R (mm)
37
S
M8
T (mm)
10
U (mm)
75
V (mm)
116
W (mm)
35
X
M8
Y (mm)
13
Z (mm)
8
1.039,14 €858,79 € sin IVA
XRM06336063360°7,3
Más datos de XRM063360
L (mm)
567
L1 (mm)
544
A (mm)
110
B (mm)
75
C (mm)
60
D (mm)
74
E
3/8 G
F (mm)
70,8
G (mm)
26
H (mm)
35
J
M8
K (mm)
37,5
N (mm)
4
ØP
24
Q (mm)
30
R (mm)
37
S
M8
T (mm)
10
U (mm)
75
V (mm)
116
W (mm)
35
X
M8
Y (mm)
13
Z (mm)
8
1.122,83 €927,96 € sin IVA
XRM0800908090°15,7
Más datos de XRM080090
L (mm)
416
L1 (mm)
386
A (mm)
142
B (mm)
99
C (mm)
80
D (mm)
94
E
3/8 G
F (mm)
93,5
G (mm)
26
H (mm)
50
J
M8
K (mm)
49,5
N (mm)
4
ØP
28
Q (mm)
45
R (mm)
50
S
M9
T (mm)
12
U (mm)
99
V (mm)
150
W (mm)
45
X
M10
Y (mm)
16
Z (mm)
8
887,43 €733,41 € sin IVA
XRM08018080180°15,7
Más datos de XRM080180
L (mm)
515
L1 (mm)
485
A (mm)
142
B (mm)
99
C (mm)
80
D (mm)
94
E
3/8 G
F (mm)
93,5
G (mm)
26
H (mm)
50
J
M8
K (mm)
49,5
N (mm)
4
ØP
28
Q (mm)
45
R (mm)
50
S
M9
T (mm)
12
U (mm)
99
V (mm)
150
W (mm)
45
X
M10
Y (mm)
16
Z (mm)
8
1.011,56 €836,00 € sin IVA
XRM08027080270°15,7
Más datos de XRM080270
L (mm)
614
L1 (mm)
584
A (mm)
142
B (mm)
99
C (mm)
80
D (mm)
94
E
3/8 G
F (mm)
93,5
G (mm)
26
H (mm)
50
J
M8
K (mm)
49,5
N (mm)
4
ØP
28
Q (mm)
45
R (mm)
50
S
M9
T (mm)
12
U (mm)
99
V (mm)
150
W (mm)
45
X
M10
Y (mm)
16
Z (mm)
8
1.180,74 €975,82 € sin IVA
XRM08036080360°15,7
Más datos de XRM080360
L (mm)
713
L1 (mm)
683
A (mm)
142
B (mm)
99
C (mm)
80
D (mm)
94
E
3/8 G
F (mm)
93,5
G (mm)
26
H (mm)
50
J
M8
K (mm)
49,5
N (mm)
4
ØP
28
Q (mm)
45
R (mm)
50
S
M9
T (mm)
12
U (mm)
99
V (mm)
150
W (mm)
45
X
M10
Y (mm)
16
Z (mm)
8
1.306,76 €1.079,97 € sin IVA
XRM10009010090°26,35
Más datos de XRM100090
L (mm)
449
L1 (mm)
418
A (mm)
156,5
B (mm)
115
C (mm)
80
D (mm)
111
E
1/2 G
F (mm)
99
G (mm)
30
H (mm)
60
J
M10
K (mm)
57,5
N (mm)
4
ØP
38
Q (mm)
50
R (mm)
54
S
M9
T (mm)
17
U (mm)
115
V (mm)
166
W (mm)
45
X
M10
Y (mm)
16
Z (mm)
10
1.150,98 €951,22 € sin IVA
XRM100180100180°26,35
Más datos de XRM100180
L (mm)
556
L1 (mm)
525
A (mm)
156,5
B (mm)
115
C (mm)
80
D (mm)
111
E
1/2 G
F (mm)
99
G (mm)
30
H (mm)
60
J
M10
K (mm)
57,5
N (mm)
4
ØP
38
Q (mm)
50
R (mm)
54
S
M9
T (mm)
17
U (mm)
115
V (mm)
166
W (mm)
45
X
M10
Y (mm)
16
Z (mm)
10
1.286,56 €1.063,27 € sin IVA
XRM100270100270°26,35
Más datos de XRM100270
L (mm)
662
L1 (mm)
631
A (mm)
156,5
B (mm)
115
C (mm)
80
D (mm)
111
E
1/2 G
F (mm)
99
G (mm)
30
H (mm)
60
J
M10
K (mm)
57,5
N (mm)
4
ØP
38
Q (mm)
50
R (mm)
54
S
M9
T (mm)
17
U (mm)
115
V (mm)
166
W (mm)
45
X
M10
Y (mm)
16
Z (mm)
10
1.489,75 €1.231,20 € sin IVA
XRM100360100360°26,35
Más datos de XRM100360
L (mm)
769
L1 (mm)
738
A (mm)
156,5
B (mm)
115
C (mm)
80
D (mm)
111
E
1/2 G
F (mm)
99
G (mm)
30
H (mm)
60
J
M10
K (mm)
57,5
N (mm)
4
ØP
38
Q (mm)
50
R (mm)
54
S
M9
T (mm)
17
U (mm)
115
V (mm)
166
W (mm)
45
X
M10
Y (mm)
16
Z (mm)
10
1.606,18 €1.327,42 € sin IVA

Precios por pieza: pide las que necesites. Si no hemos podido comprobar el precio de hoy en la tienda, ves el de la última actualización de la web: el carrito te enseña el precio final antes de pagar. El carrito calcula el IVA sobre el total de cada línea: puede variar un poco respecto a multiplicar el precio con IVA de la tabla por la cantidad. Cotas en mm, como en el dibujo acotado. Los demás datos de cada referencia, en «Más datos». Datos del catálogo y la tarifa del fabricante (2026).

Descripción

Modelo XRM: cilindro rotativo ISO 15552 con vástago macho y regulación del ángulo. Es un cilindro rotativo con interfaz ISO 15552 que gira 90, 180, 270 o 360°.

Se usa en automatización de montaje, manipulación de piezas, robótica y máquinas especiales. Material: aluminio.

Tiene 24 referencias: cada una con su medida y su precio en la tabla. Elige el Ø por el par que necesitas y el ángulo de giro por el movimiento. Diámetro (Ø) de 32 a 100 mm. Giro: 90°, 180°, 270° o 360°. Par a 1 bar de 1,2 a 26,35 Nm.

Se distingue del XRF · cilindro rotativo ISO 15552 con vástago hembra y regulación del ángulo en esto: «macho» en lugar de «hembra». Otros modelos de la misma serie: XRF · cilindro rotativo ISO 15552 con vástago hembra y regulación del ángulo.

Datos técnicos

Material
Aluminio
Tipo
Cilindro
Norma
ISO 15552
Funcionamiento
Doble efecto amortiguado magnético

De las tablas del catálogo técnico del fabricante: solo los datos que tienen todas las referencias de este modelo; si cambian de una referencia a otra, van todos los valores.

Descargas

Certificados generales del fabricante (5)

Documentos tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.

Fabricante: Aignep

Otros modelos de la serie

Todos los modelos de Cilindros →
