MFXMinicilindros ISO 6432ISO 6432Doble efecto

Minicilindro ISO 6432 de tapa plana, alimentación axial

Ø 16 a 25 mm · carreras de 10 a 320 mm

Serie MFX de Aignep: minicilindro ISO 6432 de tapa plana, alimentación axial. Cuerpo redondo de acero inoxidable, el cilindro pequeño de uso general.

Frente a la MF, la serie de referencia de su familia, lleva tapa plana con alimentación axial. Su precio es el mismo que el de la MF.

Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos.

Se fabrica en Ø 16, 20 y 25 mm, con carreras de 10 a 320 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.

Desde, por pieza, IVA incluido

39,24 €

Sin IVA

32,43 €

Ø16 × 10 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindro Medidas y precios Plano y cotas Fichas y descargas Pedir presupuesto

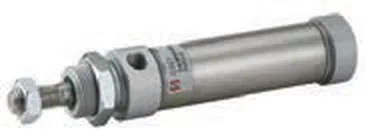

MFX · Minicilindro ISO 6432 de tapa plana, alimentación axial, foto del catálogo de Aignep — Catálogo-tarifa Aignep 2026, pág. 401.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie MFX, sus carreras de tabla y el precio desde
Ø (mm)	Carreras de tabla (mm)	Desde sin IVA	Con IVA	Configurar
Ø16	10 a 250 (9 carreras)	32,43 €	39,24 €	Configurar Ø16 mm
Ø20	10 a 320 (10 carreras)	33,70 €	40,78 €	Configurar Ø20 mm
Ø25	10 a 320 (10 carreras)	37,75 €	45,68 €	Configurar Ø25 mm

Carreras intermedias: se cobran como la de tabla inmediatamente superior.

Ver el precio de cada carrera (10 carreras × 3 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie MFX, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)	Ø16	Ø20	Ø25
10	39,24 €32,43 € sin IVA	40,78 €33,70 € sin IVA	45,68 €37,75 € sin IVA
25	40,20 €33,22 € sin IVA	41,79 €34,54 € sin IVA	46,56 €38,48 € sin IVA
50	41,79 €34,54 € sin IVA	43,43 €35,89 € sin IVA	48,06 €39,72 € sin IVA
80	43,43 €35,89 € sin IVA	45,68 €37,75 € sin IVA	49,79 €41,15 € sin IVA
100	44,09 €36,44 € sin IVA	47,57 €39,31 € sin IVA	50,53 €41,76 € sin IVA
125	44,84 €37,06 € sin IVA	48,27 €39,89 € sin IVA	53,11 €43,89 € sin IVA
160	47,49 €39,25 € sin IVA	49,79 €41,15 € sin IVA	55,28 €45,69 € sin IVA
200	49,01 €40,50 € sin IVA	53,11 €43,89 € sin IVA	58,78 €48,58 € sin IVA
250	50,89 €42,06 € sin IVA	56,31 €46,54 € sin IVA	62,69 €51,81 € sin IVA
320	no existe	59,56 €49,22 € sin IVA	67,94 €56,15 € sin IVA

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

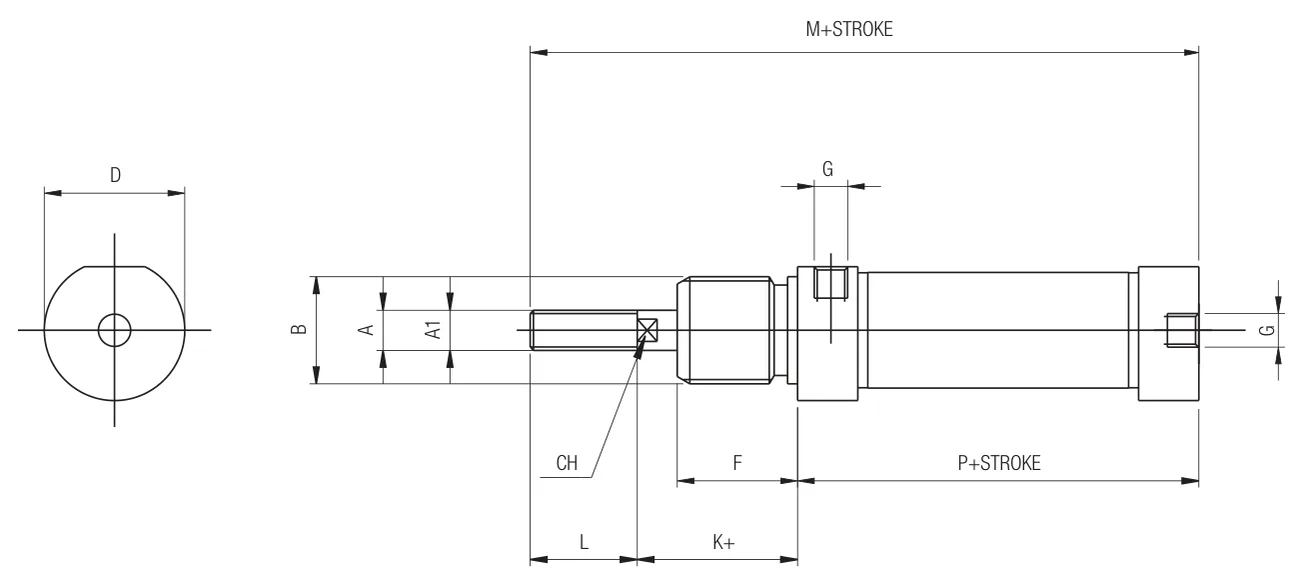

Plano de la serie MFX con cada cota marcada con una letra — Plano del catálogo técnico de Aignep, página 8 del PDF. Pulsa la imagen para verla en grande (se abre en otra pestaña).

«+»: añadir la carrera del cilindro.
En el plano, «+ STROKE» es más la carrera.
Ojo: en Ø20, el catálogo de Aignep pone F = 2 (marcado con «(?)»); en las demás series MINI es 20. Confírmalo con nosotros antes de mecanizar.

Cotas en mm de la serie MFX por diámetro de cilindro; cada columna es una letra del plano
Ø (mm)	A	A1	B	D	G	K	L	M	P	CH	F
Ø16	M6	6	M16x1,5	21	M5	22	16	91,5	53	5	18
Ø20	M8	8	M22x1,5	27	1/8G	24	20	111,5	67	7	2 (?): dato dudoso del catálogo, mira la nota de arriba
Ø25	M10x1,25	10	M22x1,5	30	1/8G	28	22	118,5	68	9	22

Ver la página 8 del catálogo técnico de la serie MFX (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Opciones

Bajo consulta: alta temperatura, juntas FKM y bloqueo de vástago (Ø20 y Ø25).

Las opciones se eligen en el configurador, que suma su precio al del cilindro.

Accesorios

Para esta serie hay bridas (2 referencias), cables y conectores (4 referencias), charnelas y articulaciones (2 referencias), horquillas (3 referencias), patas (2 referencias), rótulas (3 referencias), sensores magnéticos (9 referencias), soportes de sensor (3 referencias), tuercas (5 referencias) y unidades de bloqueo (2 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Racores y conexiones para las tomas de aire y la regulación de velocidad
Tubos y espirales para llevar el aire hasta el cilindro
Válvulas y electroválvulas para mandarlo
Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa)pág. 2

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2

Sensores recomendados

DSLpág. 2

Adaptador para sensor

MFXpág. 2

Normativa de referencia

RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2

Materiales

Tuerca en acero zincado
Vástago en acero AISI 303
Junta vástago en poliuretano
Tapa anterior en aluminio anodizado
Tuerca en acero zincado
Cojinete en bronce sinterizado
Junta tórica en NBR
Paragolpes en neopreno
Pistón en latón
Junta pistón en poliuretano
Magnete en plastoferrita
Camisa minicilindro en acero INOX AISI 304
Tapa posterior en aluminio anodizado

pág. 1

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
