MFAMinicilindros ISO 6432ISO 6432Doble efecto

Minicilindro ISO 6432 antigiro de doble efecto

Ø 16 a 25 mm · carreras de 10 a 320 mm

Serie MFA de Aignep: minicilindro ISO 6432 antigiro de doble efecto. Cuerpo redondo de acero inoxidable, el cilindro pequeño de uso general.

Frente a la MF, la serie de referencia de su familia, es antigiro.

Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos. Antigiro: el vástago no gira sobre sí mismo.

Se fabrica en Ø 16, 20 y 25 mm, con carreras de 10 a 320 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.

Desde, por pieza, IVA incluido

58,87 €

Sin IVA

48,65 €

Ø16 × 10 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindro Medidas y precios Plano y cotas Fichas y descargas Pedir presupuesto

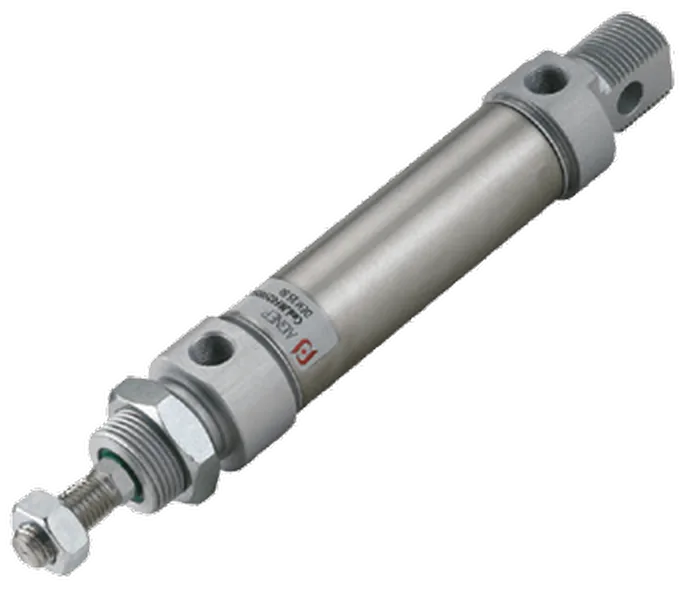

MFA · Minicilindro ISO 6432 antigiro de doble efecto, foto del catálogo de Aignep — Catálogo-tarifa Aignep 2026, pág. 400.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie MFA, sus carreras de tabla y el precio desde
Ø (mm)	Carreras de tabla (mm)	Desde sin IVA	Con IVA	Configurar
Ø16	10 a 250 (9 carreras)	48,65 €	58,87 €	Configurar Ø16 mm
Ø20	10 a 320 (10 carreras)	50,55 €	61,17 €	Configurar Ø20 mm
Ø25	10 a 320 (10 carreras)	56,64 €	68,53 €	Configurar Ø25 mm

Carreras intermedias: se cobran como la de tabla inmediatamente superior.

Ver el precio de cada carrera (10 carreras × 3 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie MFA, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)	Ø16	Ø20	Ø25
10	58,87 €48,65 € sin IVA	61,17 €50,55 € sin IVA	68,53 €56,64 € sin IVA
25	60,31 €49,84 € sin IVA	62,69 €51,81 € sin IVA	69,85 €57,73 € sin IVA
50	62,69 €51,81 € sin IVA	65,13 €53,83 € sin IVA	72,09 €59,58 € sin IVA
80	65,13 €53,83 € sin IVA	68,53 €56,64 € sin IVA	74,68 €61,72 € sin IVA
100	66,13 €54,65 € sin IVA	71,34 €58,96 € sin IVA	75,79 €62,64 € sin IVA
125	67,26 €55,59 € sin IVA	72,41 €59,84 € sin IVA	79,65 €65,83 € sin IVA
160	71,24 €58,88 € sin IVA	74,68 €61,72 € sin IVA	82,93 €68,54 € sin IVA
200	73,52 €60,76 € sin IVA	79,65 €65,83 € sin IVA	88,17 €72,87 € sin IVA
250	76,36 €63,11 € sin IVA	84,47 €69,81 € sin IVA	94,04 €77,72 € sin IVA
320	no existe	89,35 €73,84 € sin IVA	101,91 €84,22 € sin IVA

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

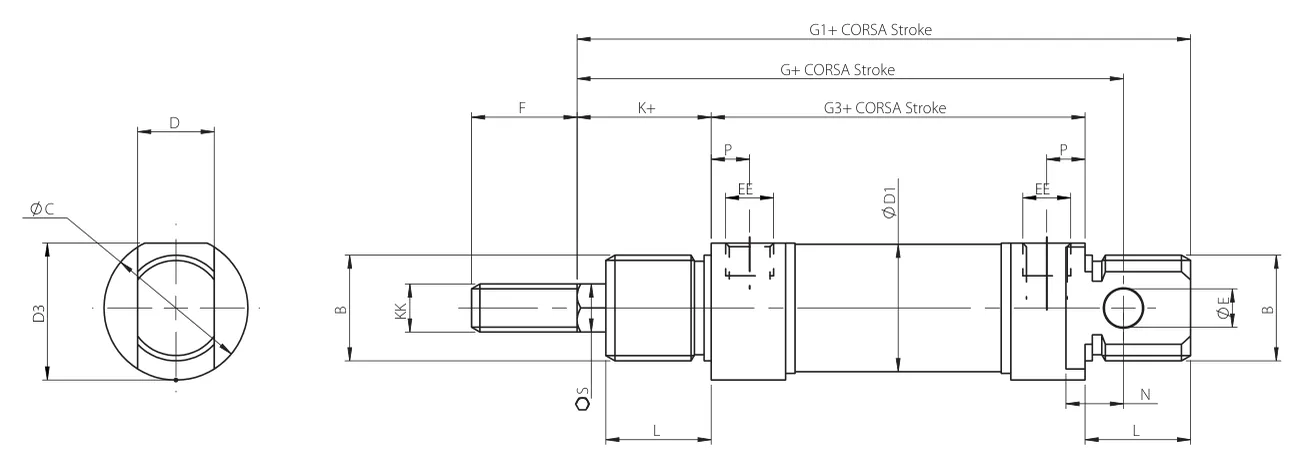

Plano de la serie MFA con cada cota marcada con una letra — Plano del catálogo técnico de Aignep, página 7 del PDF. Pulsa la imagen para verla en grande (se abre en otra pestaña).

«+»: añadir la carrera del cilindro.
En el plano, «+ CORSA Stroke» es más la carrera.

Cotas en mm de la serie MFA por diámetro de cilindro; cada columna es una letra del plano
Ø (mm)	B	S	ØC	D	ØD1	D3	ØE	EE	F	G	G1	G3	K	KK	L	N	P
Ø16	M6x1,5	6	19	12	17,27	18	6	M5	16	82	93	53	22	M6x1	18	9	4,5
Ø20	M22x1,5	8	27	16	21,27	25,5	8	1/8" G	20	95	111	67	24	M8x1,25	20	12	8
Ø25	M22x1,5	10	30	16	26,5	28,5	8	1/8" G	22	104	118	68	28	M10x1,25	22	12	8

Ver la página 7 del catálogo técnico de la serie MFA (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Opciones

Bajo consulta: alta temperatura, juntas FKM y bloqueo de vástago (Ø20 y Ø25).

Las opciones se eligen en el configurador, que suma su precio al del cilindro.

Accesorios

Para esta serie hay bridas (2 referencias), cables y conectores (4 referencias), charnelas y articulaciones (2 referencias), horquillas (3 referencias), patas (2 referencias), rótulas (3 referencias), sensores magnéticos (9 referencias), soportes de sensor (3 referencias), tuercas (5 referencias) y unidades de bloqueo (2 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Racores y conexiones para las tomas de aire y la regulación de velocidad
Tubos y espirales para llevar el aire hasta el cilindro
Válvulas y electroválvulas para mandarlo
Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa)pág. 2

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2

Sensores recomendados

DSLpág. 2

Adaptador para sensor

MFXpág. 2

Normativa de referencia

RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2

Materiales

Tuerca en acero zincado
Vástago en acero AISI 303
Junta vástago en poliuretano
Tapa anterior en aluminio anodizado
Tuerca en acero zincado
Cojinete en bronce sinterizado
Junta tórica en NBR
Paragolpes en neopreno
Pistón en latón
Junta pistón en poliuretano
Magnete en plastoferrita
Camisa minicilindro en acero INOX AISI 304
Tapa posterior en aluminio anodizado

pág. 1

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
