Cilindro A95 de doble efecto magnético

Ø 32 a 63 mm · carreras de 10 a 500 mm

Serie AF de Aignep: cilindro A95 de doble efecto magnético. Cuerpo redondo compacto con tapas roscadas.

Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos.

Se fabrica en Ø 32, 40, 50 y 63 mm, con carreras de 10 a 500 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.

Desde, por pieza, IVA incluido

85,69 €

Sin IVA

70,82 €

Ø32 × 10 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindro Medidas y precios Plano y cotas Fichas y descargas Pedir presupuesto

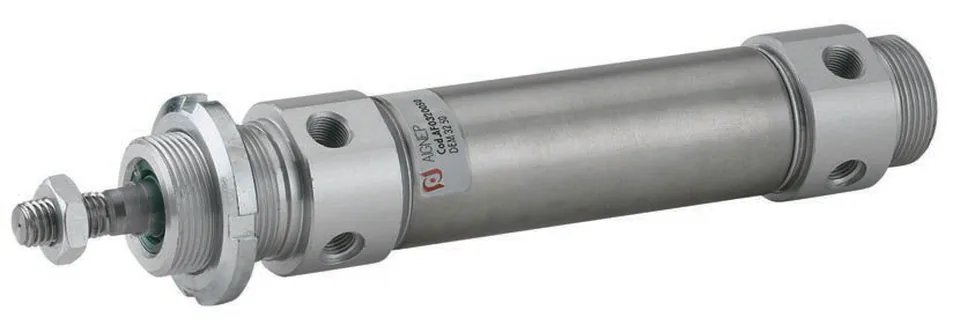

AF · Cilindro A95 de doble efecto magnético, foto del catálogo de Aignep — Catálogo-tarifa Aignep 2026, pág. 406.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie AF, sus carreras de tabla y el precio desde
Ø (mm)	Carreras de tabla (mm)	Desde sin IVA	Con IVA	Configurar
Ø32	10 a 500 (12 carreras)	70,82 €	85,69 €	Configurar Ø32 mm
Ø40	10 a 500 (12 carreras)	78,46 €	94,94 €	Configurar Ø40 mm
Ø50	10 a 500 (12 carreras)	101,61 €	122,95 €	Configurar Ø50 mm
Ø63	10 a 500 (12 carreras)	125,31 €	151,63 €	Configurar Ø63 mm

Carreras intermedias: se cobran como la de tabla inmediatamente superior.

Ver el precio de cada carrera (12 carreras × 4 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie AF, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)	Ø32	Ø40	Ø50	Ø63
10	85,69 €70,82 € sin IVA	94,94 €78,46 € sin IVA	122,95 €101,61 € sin IVA	151,63 €125,31 € sin IVA
25	86,91 €71,83 € sin IVA	96,65 €79,88 € sin IVA	125,31 €103,56 € sin IVA	155,61 €128,60 € sin IVA
50	88,91 €73,48 € sin IVA	99,43 €82,17 € sin IVA	129,13 €106,72 € sin IVA	162,22 €134,07 € sin IVA
80	91,36 €75,50 € sin IVA	102,69 €84,87 € sin IVA	133,79 €110,57 € sin IVA	170,16 €140,63 € sin IVA
100	93,67 €77,41 € sin IVA	104,89 €86,69 € sin IVA	136,89 €113,13 € sin IVA	175,45 €145,00 € sin IVA
125	96,50 €79,75 € sin IVA	107,68 €88,99 € sin IVA	140,78 €116,35 € sin IVA	182,04 €150,45 € sin IVA
160	99,93 €82,59 € sin IVA	111,51 €92,16 € sin IVA	146,12 €120,76 € sin IVA	191,29 €158,09 € sin IVA
200	103,26 €85,34 € sin IVA	115,92 €95,80 € sin IVA	152,31 €125,88 € sin IVA	201,91 €166,87 € sin IVA
250	107,41 €88,77 € sin IVA	121,45 €100,37 € sin IVA	160,06 €132,28 € sin IVA	215,10 €177,77 € sin IVA
320	113,14 €93,50 € sin IVA	129,13 €106,72 € sin IVA	170,83 €141,18 € sin IVA	233,63 €193,08 € sin IVA
400	119,79 €99,00 € sin IVA	137,98 €114,03 € sin IVA	183,19 €151,40 € sin IVA	254,74 €210,53 € sin IVA
500	128,03 €105,81 € sin IVA	148,99 €123,13 € sin IVA	198,51 €164,06 € sin IVA	281,26 €232,45 € sin IVA

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

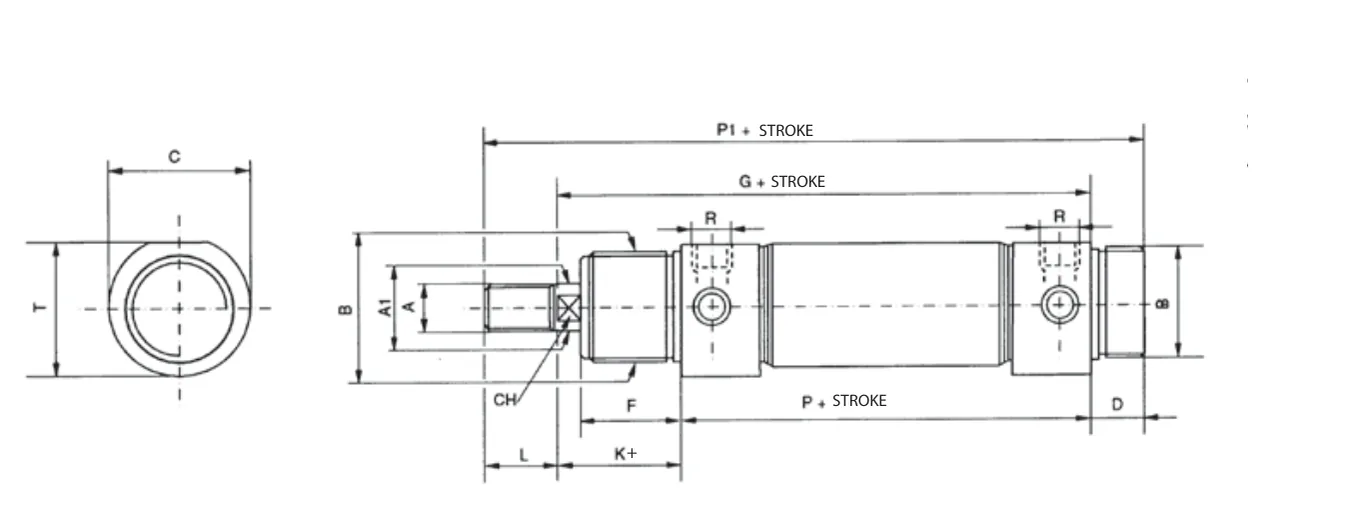

Plano de la serie AF con cada cota marcada con una letra — Plano del catálogo técnico de Aignep, página 7 del PDF. Pulsa la imagen para verla en grande (se abre en otra pestaña).

«+»: añadir la carrera del cilindro.
En el plano, «+ STROKE» es más la carrera.

Cotas en mm de la serie AF por diámetro de cilindro; cada columna es una letra del plano
Ø (mm)	A	A1	B	T	C	D	F	G	K	L	P	P1	CH	R
Ø32	M10x1,25	12	M30x1,5	36,5	38	14	30	134	38	20	96	168	10	1/8" GAS
Ø40	M12x1,25	16	M38x1,5	44	46	16	35	156	45	24	111	196	12	1/4" GAS
Ø50	M16x1,5	20	M45x1,5	55	57	18	38	170	50	32	120	220	16	1/4" GAS
Ø63	M16x1,5	20	M45x1,5	67,5	70	18	38	174	50	32	124	224	16	3/8" GAS

Ver la página 7 del catálogo técnico de la serie AF (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Accesorios

Para esta serie hay cables y conectores (4 referencias), charnelas y articulaciones (4 referencias), fijaciones (4 referencias), horquillas (3 referencias), patas (4 referencias), rótulas (3 referencias), sensores magnéticos (9 referencias), soportes de sensor (4 referencias) y tuercas (6 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Racores y conexiones para las tomas de aire y la regulación de velocidad
Tubos y espirales para llevar el aire hasta el cilindro
Válvulas y electroválvulas para mandarlo
Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa)pág. 2

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2

Sensores recomendados

DSLpág. 2

Adaptador para sensor

AFXpág. 2

Normativa de referencia

RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2

Materiales

Tuerca en acero zincado
Vástago pistón acero C40 cromado
Junta vástago en poliuretano
Tapa anterior en aluminio anodizado
Tuerca tapa en acero zincado
Cojinete en bronce sinterizado
Junta tórica en NBR
Paragolpes en neopreno
Pistón en aluminio anodizado
Junta pistón en poliuretano
Magnete en plastoferrita
Camisa cilindro en acero AISI 304
Tapa posterior en aluminio anodizado

pág. 1

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
