MFIMinicilindros INOX ISO 6432ISO 6432Doble efecto

Minicilindro INOX ISO 6432 de doble efecto

Ø 16 a 25 mm · carreras de 10 a 320 mm

Serie MFI de Aignep: minicilindro INOX ISO 6432 de doble efecto. Toda la construcción en acero inoxidable, para ambientes agresivos o alimentarios.

Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos.

Se fabrica en Ø 16, 20 y 25 mm, con carreras de 10 a 320 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.

La tarifa escribe el inox con la I al final (MF0200050I) y el catálogo técnico de Aignep detrás de la serie (MFI0200050): te confirmamos el código exacto en el presupuesto.

Desde, por pieza, IVA incluido

104,96 €

Sin IVA

86,74 €

Ø16 × 10 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindro Medidas y precios Plano y cotas Fichas y descargas Pedir presupuesto

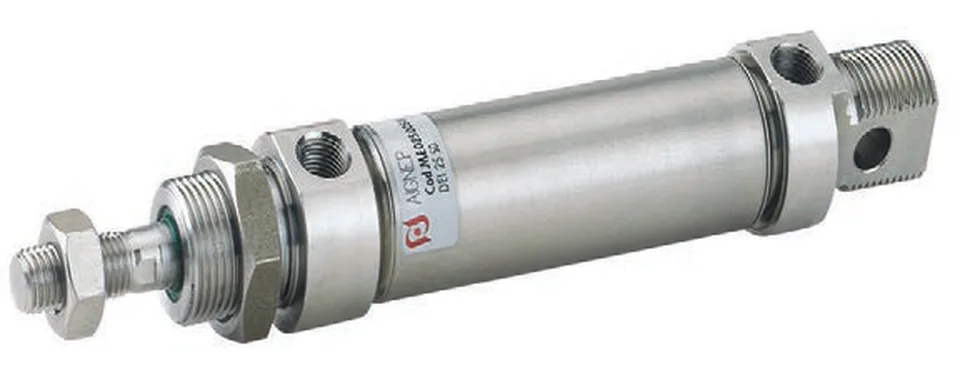

MFI · Minicilindro INOX ISO 6432 de doble efecto, foto del catálogo de Aignep — Catálogo-tarifa Aignep 2026, pág. 404.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie MFI, sus carreras de tabla y el precio desde
Ø (mm)	Carreras de tabla (mm)	Desde sin IVA	Con IVA	Configurar
Ø16	10 a 320 (10 carreras)	86,74 €	104,96 €	Configurar Ø16 mm
Ø20	10 a 320 (10 carreras)	99,67 €	120,60 €	Configurar Ø20 mm
Ø25	10 a 320 (10 carreras)	105,64 €	127,82 €	Configurar Ø25 mm

Carreras intermedias: se cobran como la de tabla inmediatamente superior.

Ver el precio de cada carrera (10 carreras × 3 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie MFI, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)	Ø16	Ø20	Ø25
10	104,96 €86,74 € sin IVA	120,60 €99,67 € sin IVA	127,82 €105,64 € sin IVA
25	105,63 €87,30 € sin IVA	121,30 €100,25 € sin IVA	128,96 €106,58 € sin IVA
50	106,82 €88,28 € sin IVA	122,73 €101,43 € sin IVA	130,93 €108,21 € sin IVA
80	108,21 €89,43 € sin IVA	124,23 €102,67 € sin IVA	133,28 €110,15 € sin IVA
100	109,14 €90,20 € sin IVA	125,39 €103,63 € sin IVA	134,81 €111,41 € sin IVA
125	110,29 €91,15 € sin IVA	126,67 €104,69 € sin IVA	136,73 €113,00 € sin IVA
160	112,61 €93,07 € sin IVA	129,36 €106,91 € sin IVA	140,46 €116,08 € sin IVA
200	114,44 €94,58 € sin IVA	131,56 €108,73 € sin IVA	143,57 €118,65 € sin IVA
250	116,80 €96,53 € sin IVA	134,24 €110,94 € sin IVA	147,39 €121,81 € sin IVA
320	120,07 €99,23 € sin IVA	137,90 €113,97 € sin IVA	152,88 €126,35 € sin IVA

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

Plano de la serie MFI con cada cota marcada con una letra — Plano del catálogo técnico de Aignep, página 4 del PDF. Pulsa la imagen para verla en grande (se abre en otra pestaña).

«+»: añadir la carrera del cilindro.
En el plano, «+ STROKE» es más la carrera.

Cotas en mm de la serie MFI por diámetro de cilindro; cada columna es una letra del plano
Ø (mm)	A	A1	B	C	D	E	F	G	K	L	M	N	P	R	CH
Ø16	M6	6	M16x1,5	12	19	6	18	M5	22	16	109	9	53	82	5
Ø20	M8	8	M22x1,5	16	27	8	20	1/8G	24	20	131	12	67	95	7
Ø25	M10x1,25	10	M22x1,5	16	30	8	22	1/8G	28	22	140	12	68	104	9

Ver la página 4 del catálogo técnico de la serie MFI (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Opciones

Bajo consulta: juntas en FKM y otras variantes.

Las opciones se eligen en el configurador, que suma su precio al del cilindro.

Accesorios

Para esta serie hay bridas (2 referencias), cables y conectores (4 referencias), charnelas y articulaciones (2 referencias), horquillas (3 referencias), patas (2 referencias), rótulas (3 referencias), sensores magnéticos (9 referencias), soportes de sensor (3 referencias) y tuercas (5 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Racores y conexiones para las tomas de aire y la regulación de velocidad
Tubos y espirales para llevar el aire hasta el cilindro
Válvulas y electroválvulas para mandarlo
Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2

Diámetros

16 - 20 - 25 mmpág. 2

Sensores recomendados

DSHpág. 2

Adaptador para sensor

MFHpág. 2

Normativa de referencia

REACH (CE 1907/2006), RoHS (2011/65/CE), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2

Materiales

Tuerca en acero AISI 304
Vástago en Acero AISI 316
Junta vástago en poliuretano
Tapa anterior en Acero AISI 304
Tuerca en acero AISI 304
Cojinete en bronce sinterizado
Junta tórica en NBR
Paragolpes en neopreno
Pistón en latón
Junta pistón en poliuretano
Magnete en plastoferrita
Camisa minicilindro en acero AISI 304
Tapa posterior en Acero AISI 304

pág. 1

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
