RHVCilindros sin vástagoDoble efecto

Cilindro sin vástago con guía de rodillos doble V

Ø 25 a 50 mm · carreras de 100 a 3000 mm

Serie RHV de Aignep: cilindro sin vástago con guía de rodillos doble V. El émbolo arrastra un carro por fuera del tubo: toda la carrera cabe en la longitud del cilindro.

Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el carro con sensores magnéticos. Amortiguado al final de la carrera.

Se fabrica en Ø 25, 32, 40 y 50 mm, con carreras de 100 a 3000 mm. Se hace en cualquier carrera entre la mínima y la máxima: las que no están en la tabla se cobran por milímetro (te lo calcula el configurador).

Desde, por pieza, IVA incluido

1124,20 €

Sin IVA

929,09 €

Ø25 × 100 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindroMedidas y preciosFichas y descargasPedir presupuesto

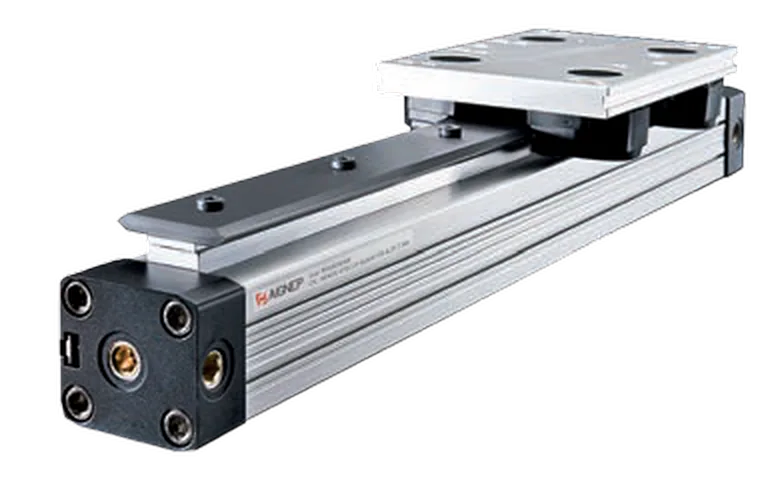

RHV · Cilindro sin vástago con guía de rodillos doble V, foto del catálogo de Aignep

3D no disponible

Catálogo-tarifa Aignep 2026, pág. 454.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie RHV, sus carreras de tabla y el precio desde
Ø (mm)Carreras de tabla (mm)Desde sin IVACon IVAConfigurar
Ø25100 a 3000 (59 carreras)929,09 €1124,20 €Configurar Ø25 mm
Ø32100 a 3000 (59 carreras)1207,41 €1460,97 €Configurar Ø32 mm
Ø40100 a 3000 (59 carreras)1387,76 €1679,19 €Configurar Ø40 mm
Ø50100 a 3000 (59 carreras)1607,19 €1944,70 €Configurar Ø50 mm
  • Solo las carreras de la tabla.
  • Carreras de más de 100 mm: precio de 100 mm más un tanto por milímetro, en el configurador.
Ver el precio de cada carrera (59 carreras × 4 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie RHV, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)Ø25Ø32Ø40Ø50
1001124,20 €929,09 € sin IVA1460,97 €1207,41 € sin IVA1679,19 €1387,76 € sin IVA1944,70 €1607,19 € sin IVA
1501151,73 €951,84 € sin IVA1496,12 €1236,46 € sin IVA1724,50 €1425,21 € sin IVA1990,01 €1644,64 € sin IVA
2001179,25 €974,59 € sin IVA1531,27 €1265,51 € sin IVA1769,82 €1462,66 € sin IVA2035,33 €1682,09 € sin IVA
2501206,78 €997,34 € sin IVA1566,42 €1294,56 € sin IVA1815,13 €1500,11 € sin IVA2080,64 €1719,54 € sin IVA
3001234,31 €1020,09 € sin IVA1601,57 €1323,61 € sin IVA1860,45 €1537,56 € sin IVA2125,96 €1756,99 € sin IVA
3501261,84 €1042,84 € sin IVA1636,72 €1352,66 € sin IVA1905,76 €1575,01 € sin IVA2171,27 €1794,44 € sin IVA
4001289,36 €1065,59 € sin IVA1671,87 €1381,71 € sin IVA1951,08 €1612,46 € sin IVA2216,59 €1831,89 € sin IVA
4501316,89 €1088,34 € sin IVA1707,02 €1410,76 € sin IVA1996,39 €1649,91 € sin IVA2261,90 €1869,34 € sin IVA
5001344,42 €1111,09 € sin IVA1742,17 €1439,81 € sin IVA2041,71 €1687,36 € sin IVA2307,22 €1906,79 € sin IVA
5501371,95 €1133,84 € sin IVA1777,32 €1468,86 € sin IVA2087,02 €1724,81 € sin IVA2352,53 €1944,24 € sin IVA
6001399,47 €1156,59 € sin IVA1812,47 €1497,91 € sin IVA2132,33 €1762,26 € sin IVA2397,84 €1981,69 € sin IVA
6501427,00 €1179,34 € sin IVA1847,62 €1526,96 € sin IVA2177,65 €1799,71 € sin IVA2443,16 €2019,14 € sin IVA
7001454,53 €1202,09 € sin IVA1882,77 €1556,01 € sin IVA2222,96 €1837,16 € sin IVA2488,47 €2056,59 € sin IVA
7501482,06 €1224,84 € sin IVA1917,92 €1585,06 € sin IVA2268,28 €1874,61 € sin IVA2533,79 €2094,04 € sin IVA
8001509,58 €1247,59 € sin IVA1953,07 €1614,11 € sin IVA2313,59 €1912,06 € sin IVA2579,10 €2131,49 € sin IVA
8501537,11 €1270,34 € sin IVA1988,22 €1643,16 € sin IVA2358,91 €1949,51 € sin IVA2624,42 €2168,94 € sin IVA
9001564,64 €1293,09 € sin IVA2023,37 €1672,21 € sin IVA2404,22 €1986,96 € sin IVA2669,73 €2206,39 € sin IVA
9501592,17 €1315,84 € sin IVA2058,52 €1701,26 € sin IVA2449,54 €2024,41 € sin IVA2715,05 €2243,84 € sin IVA
10001619,69 €1338,59 € sin IVA2093,68 €1730,31 € sin IVA2494,85 €2061,86 € sin IVA2760,36 €2281,29 € sin IVA
10501647,22 €1361,34 € sin IVA2128,83 €1759,36 € sin IVA2540,17 €2099,31 € sin IVA2805,68 €2318,74 € sin IVA
11001674,75 €1384,09 € sin IVA2163,98 €1788,41 € sin IVA2585,48 €2136,76 € sin IVA2850,99 €2356,19 € sin IVA
11501702,28 €1406,84 € sin IVA2199,13 €1817,46 € sin IVA2630,79 €2174,21 € sin IVA2896,30 €2393,64 € sin IVA
12001729,80 €1429,59 € sin IVA2234,28 €1846,51 € sin IVA2676,11 €2211,66 € sin IVA2941,62 €2431,09 € sin IVA
12501757,33 €1452,34 € sin IVA2269,43 €1875,56 € sin IVA2721,42 €2249,11 € sin IVA2986,93 €2468,54 € sin IVA
13001784,86 €1475,09 € sin IVA2304,58 €1904,61 € sin IVA2766,74 €2286,56 € sin IVA3032,25 €2505,99 € sin IVA
13501812,39 €1497,84 € sin IVA2339,73 €1933,66 € sin IVA2812,05 €2324,01 € sin IVA3077,56 €2543,44 € sin IVA
14001839,91 €1520,59 € sin IVA2374,88 €1962,71 € sin IVA2857,37 €2361,46 € sin IVA3122,88 €2580,89 € sin IVA
14501867,44 €1543,34 € sin IVA2410,03 €1991,76 € sin IVA2902,68 €2398,91 € sin IVA3168,19 €2618,34 € sin IVA
15001894,97 €1566,09 € sin IVA2445,18 €2020,81 € sin IVA2948,00 €2436,36 € sin IVA3213,51 €2655,79 € sin IVA
15501922,50 €1588,84 € sin IVA2480,33 €2049,86 € sin IVA2993,31 €2473,81 € sin IVA3258,82 €2693,24 € sin IVA
16001950,02 €1611,59 € sin IVA2515,48 €2078,91 € sin IVA3038,62 €2511,26 € sin IVA3304,13 €2730,69 € sin IVA
16501977,55 €1634,34 € sin IVA2550,63 €2107,96 € sin IVA3083,94 €2548,71 € sin IVA3349,45 €2768,14 € sin IVA
17002005,08 €1657,09 € sin IVA2585,78 €2137,01 € sin IVA3129,25 €2586,16 € sin IVA3394,76 €2805,59 € sin IVA
17502032,61 €1679,84 € sin IVA2620,93 €2166,06 € sin IVA3174,57 €2623,61 € sin IVA3440,08 €2843,04 € sin IVA
18002060,13 €1702,59 € sin IVA2656,08 €2195,11 € sin IVA3219,88 €2661,06 € sin IVA3485,39 €2880,49 € sin IVA
18502087,66 €1725,34 € sin IVA2691,23 €2224,16 € sin IVA3265,20 €2698,51 € sin IVA3530,71 €2917,94 € sin IVA
19002115,19 €1748,09 € sin IVA2726,38 €2253,21 € sin IVA3310,51 €2735,96 € sin IVA3576,02 €2955,39 € sin IVA
19502142,72 €1770,84 € sin IVA2761,53 €2282,26 € sin IVA3355,83 €2773,41 € sin IVA3621,34 €2992,84 € sin IVA
20002170,24 €1793,59 € sin IVA2796,69 €2311,31 € sin IVA3401,14 €2810,86 € sin IVA3666,65 €3030,29 € sin IVA
20502197,77 €1816,34 € sin IVA2831,84 €2340,36 € sin IVA3446,46 €2848,31 € sin IVA3711,97 €3067,74 € sin IVA
21002225,30 €1839,09 € sin IVA2866,99 €2369,41 € sin IVA3491,77 €2885,76 € sin IVA3757,28 €3105,19 € sin IVA
21502252,83 €1861,84 € sin IVA2902,14 €2398,46 € sin IVA3537,08 €2923,21 € sin IVA3802,59 €3142,64 € sin IVA
22002280,35 €1884,59 € sin IVA2937,29 €2427,51 € sin IVA3582,40 €2960,66 € sin IVA3847,91 €3180,09 € sin IVA
22502307,88 €1907,34 € sin IVA2972,44 €2456,56 € sin IVA3627,71 €2998,11 € sin IVA3893,22 €3217,54 € sin IVA
23002335,41 €1930,09 € sin IVA3007,59 €2485,61 € sin IVA3673,03 €3035,56 € sin IVA3938,54 €3254,99 € sin IVA
23502362,94 €1952,84 € sin IVA3042,74 €2514,66 € sin IVA3718,34 €3073,01 € sin IVA3983,85 €3292,44 € sin IVA
24002390,46 €1975,59 € sin IVA3077,89 €2543,71 € sin IVA3763,66 €3110,46 € sin IVA4029,17 €3329,89 € sin IVA
24502417,99 €1998,34 € sin IVA3113,04 €2572,76 € sin IVA3808,97 €3147,91 € sin IVA4074,48 €3367,34 € sin IVA
25002445,52 €2021,09 € sin IVA3148,19 €2601,81 € sin IVA3854,29 €3185,36 € sin IVA4119,80 €3404,79 € sin IVA
25502473,05 €2043,84 € sin IVA3183,34 €2630,86 € sin IVA3899,60 €3222,81 € sin IVA4165,11 €3442,24 € sin IVA
26002500,57 €2066,59 € sin IVA3218,49 €2659,91 € sin IVA3944,91 €3260,26 € sin IVA4210,42 €3479,69 € sin IVA
26502528,10 €2089,34 € sin IVA3253,64 €2688,96 € sin IVA3990,23 €3297,71 € sin IVA4255,74 €3517,14 € sin IVA
27002555,63 €2112,09 € sin IVA3288,79 €2718,01 € sin IVA4035,54 €3335,16 € sin IVA4301,05 €3554,59 € sin IVA
27502583,16 €2134,84 € sin IVA3323,94 €2747,06 € sin IVA4080,86 €3372,61 € sin IVA4346,37 €3592,04 € sin IVA
28002610,68 €2157,59 € sin IVA3359,09 €2776,11 € sin IVA4126,17 €3410,06 € sin IVA4391,68 €3629,49 € sin IVA
28502638,21 €2180,34 € sin IVA3394,24 €2805,16 € sin IVA4171,49 €3447,51 € sin IVA4437,00 €3666,94 € sin IVA
29002665,74 €2203,09 € sin IVA3429,39 €2834,21 € sin IVA4216,80 €3484,96 € sin IVA4482,31 €3704,39 € sin IVA
29502693,27 €2225,84 € sin IVA3464,54 €2863,26 € sin IVA4262,12 €3522,41 € sin IVA4527,63 €3741,84 € sin IVA
30002720,79 €2248,59 € sin IVA3499,70 €2892,31 € sin IVA4307,43 €3559,86 € sin IVA4572,94 €3779,29 € sin IVA

Accesorios

Para esta serie hay cables y conectores (4 referencias), otros (13 referencias), patas (4 referencias) y sensores magnéticos (7 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Datos técnicos

Presión de trabajo
De 0,5 a 8 bar (0,05 a 0,8 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)
Temperatura
De -10 °C a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)
Fluidos compatibles
Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)
Sensores recomendados
DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.

Descargas

Certificados generales de Aignep (5)

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.

Fabricante: Aignep
