RHLCilindros sin vástagoDoble efecto

Cilindro sin vástago con guía de patín

Ø 32 a 63 mm · carreras de 100 a 3000 mm

Serie RHL de Aignep: cilindro sin vástago con guía de patín. El émbolo arrastra un carro por fuera del tubo: toda la carrera cabe en la longitud del cilindro.

Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el carro con sensores magnéticos. Amortiguado al final de la carrera.

Se fabrica en Ø 32, 40, 50 y 63 mm, con carreras de 100 a 3000 mm. Se hace en cualquier carrera entre la mínima y la máxima: las que no están en la tabla se cobran por milímetro (te lo calcula el configurador).

Desde, por pieza, IVA incluido

1008,20 €

Sin IVA

833,22 €

Ø32 × 100 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindroMedidas y preciosFichas y descargasPedir presupuesto

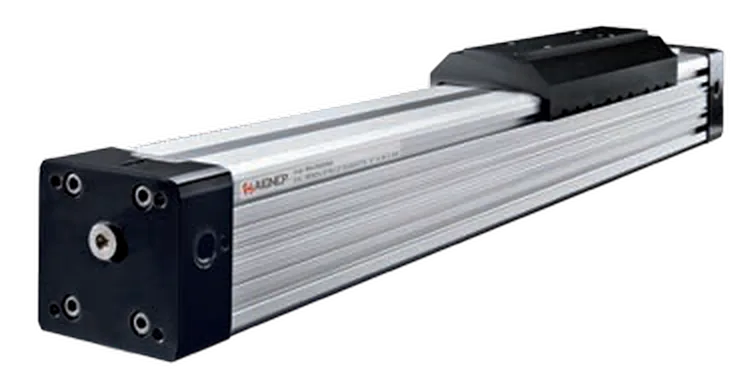

RHL · Cilindro sin vástago con guía de patín, foto del catálogo de Aignep

3D no disponible

Catálogo-tarifa Aignep 2026, pág. 454.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie RHL, sus carreras de tabla y el precio desde
Ø (mm)Carreras de tabla (mm)Desde sin IVACon IVAConfigurar
Ø32100 a 3000 (59 carreras)833,22 €1008,20 €Configurar Ø32 mm
Ø40100 a 3000 (59 carreras)965,73 €1168,53 €Configurar Ø40 mm
Ø50100 a 3000 (59 carreras)1370,73 €1658,58 €Configurar Ø50 mm
Ø63100 a 3000 (59 carreras)1471,27 €1780,24 €Configurar Ø63 mm
  • Solo las carreras de la tabla.
  • Carreras de más de 100 mm: precio de 100 mm más un tanto por milímetro, en el configurador.
Ver el precio de cada carrera (59 carreras × 4 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie RHL, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)Ø32Ø40Ø50Ø63
1001008,20 €833,22 € sin IVA1168,53 €965,73 € sin IVA1658,58 €1370,73 € sin IVA1780,24 €1471,27 € sin IVA
1501017,09 €840,57 € sin IVA1179,97 €975,18 € sin IVA1679,76 €1388,23 € sin IVA1803,11 €1490,17 € sin IVA
2001025,98 €847,92 € sin IVA1191,40 €984,63 € sin IVA1700,93 €1405,73 € sin IVA1825,97 €1509,07 € sin IVA
2501034,88 €855,27 € sin IVA1202,84 €994,08 € sin IVA1722,11 €1423,23 € sin IVA1848,84 €1527,97 € sin IVA
3001043,77 €862,62 € sin IVA1214,27 €1003,53 € sin IVA1743,28 €1440,73 € sin IVA1871,71 €1546,87 € sin IVA
3501052,66 €869,97 € sin IVA1225,71 €1012,98 € sin IVA1764,46 €1458,23 € sin IVA1894,58 €1565,77 € sin IVA
4001061,56 €877,32 € sin IVA1237,14 €1022,43 € sin IVA1785,63 €1475,73 € sin IVA1917,45 €1584,67 € sin IVA
4501070,45 €884,67 € sin IVA1248,57 €1031,88 € sin IVA1806,81 €1493,23 € sin IVA1940,32 €1603,57 € sin IVA
5001079,34 €892,02 € sin IVA1260,01 €1041,33 € sin IVA1827,98 €1510,73 € sin IVA1963,19 €1622,47 € sin IVA
5501088,24 €899,37 € sin IVA1271,44 €1050,78 € sin IVA1849,16 €1528,23 € sin IVA1986,06 €1641,37 € sin IVA
6001097,13 €906,72 € sin IVA1282,88 €1060,23 € sin IVA1870,33 €1545,73 € sin IVA2008,93 €1660,27 € sin IVA
6501106,02 €914,07 € sin IVA1294,31 €1069,68 € sin IVA1891,51 €1563,23 € sin IVA2031,80 €1679,17 € sin IVA
7001114,92 €921,42 € sin IVA1305,75 €1079,13 € sin IVA1912,68 €1580,73 € sin IVA2054,66 €1698,07 € sin IVA
7501123,81 €928,77 € sin IVA1317,18 €1088,58 € sin IVA1933,86 €1598,23 € sin IVA2077,53 €1716,97 € sin IVA
8001132,71 €936,12 € sin IVA1328,62 €1098,03 € sin IVA1955,03 €1615,73 € sin IVA2100,40 €1735,87 € sin IVA
8501141,60 €943,47 € sin IVA1340,05 €1107,48 € sin IVA1976,21 €1633,23 € sin IVA2123,27 €1754,77 € sin IVA
9001150,49 €950,82 € sin IVA1351,49 €1116,93 € sin IVA1997,38 €1650,73 € sin IVA2146,14 €1773,67 € sin IVA
9501159,39 €958,17 € sin IVA1362,92 €1126,38 € sin IVA2018,56 €1668,23 € sin IVA2169,01 €1792,57 € sin IVA
10001168,28 €965,52 € sin IVA1374,35 €1135,83 € sin IVA2039,73 €1685,73 € sin IVA2191,88 €1811,47 € sin IVA
10501177,17 €972,87 € sin IVA1385,79 €1145,28 € sin IVA2060,91 €1703,23 € sin IVA2214,75 €1830,37 € sin IVA
11001186,07 €980,22 € sin IVA1397,22 €1154,73 € sin IVA2082,08 €1720,73 € sin IVA2237,62 €1849,27 € sin IVA
11501194,96 €987,57 € sin IVA1408,66 €1164,18 € sin IVA2103,26 €1738,23 € sin IVA2260,49 €1868,17 € sin IVA
12001203,85 €994,92 € sin IVA1420,09 €1173,63 € sin IVA2124,43 €1755,73 € sin IVA2283,35 €1887,07 € sin IVA
12501212,75 €1002,27 € sin IVA1431,53 €1183,08 € sin IVA2145,61 €1773,23 € sin IVA2306,22 €1905,97 € sin IVA
13001221,64 €1009,62 € sin IVA1442,96 €1192,53 € sin IVA2166,78 €1790,73 € sin IVA2329,09 €1924,87 € sin IVA
13501230,53 €1016,97 € sin IVA1454,40 €1201,98 € sin IVA2187,96 €1808,23 € sin IVA2351,96 €1943,77 € sin IVA
14001239,43 €1024,32 € sin IVA1465,83 €1211,43 € sin IVA2209,13 €1825,73 € sin IVA2374,83 €1962,67 € sin IVA
14501248,32 €1031,67 € sin IVA1477,26 €1220,88 € sin IVA2230,31 €1843,23 € sin IVA2397,70 €1981,57 € sin IVA
15001257,21 €1039,02 € sin IVA1488,70 €1230,33 € sin IVA2251,48 €1860,73 € sin IVA2420,57 €2000,47 € sin IVA
15501266,11 €1046,37 € sin IVA1500,13 €1239,78 € sin IVA2272,66 €1878,23 € sin IVA2443,44 €2019,37 € sin IVA
16001275,00 €1053,72 € sin IVA1511,57 €1249,23 € sin IVA2293,83 €1895,73 € sin IVA2466,31 €2038,27 € sin IVA
16501283,89 €1061,07 € sin IVA1523,00 €1258,68 € sin IVA2315,01 €1913,23 € sin IVA2489,18 €2057,17 € sin IVA
17001292,79 €1068,42 € sin IVA1534,44 €1268,13 € sin IVA2336,18 €1930,73 € sin IVA2512,04 €2076,07 € sin IVA
17501301,68 €1075,77 € sin IVA1545,87 €1277,58 € sin IVA2357,36 €1948,23 € sin IVA2534,91 €2094,97 € sin IVA
18001310,58 €1083,12 € sin IVA1557,31 €1287,03 € sin IVA2378,53 €1965,73 € sin IVA2557,78 €2113,87 € sin IVA
18501319,47 €1090,47 € sin IVA1568,74 €1296,48 € sin IVA2399,71 €1983,23 € sin IVA2580,65 €2132,77 € sin IVA
19001328,36 €1097,82 € sin IVA1580,18 €1305,93 € sin IVA2420,88 €2000,73 € sin IVA2603,52 €2151,67 € sin IVA
19501337,26 €1105,17 € sin IVA1591,61 €1315,38 € sin IVA2442,06 €2018,23 € sin IVA2626,39 €2170,57 € sin IVA
20001346,15 €1112,52 € sin IVA1603,04 €1324,83 € sin IVA2463,23 €2035,73 € sin IVA2649,26 €2189,47 € sin IVA
20501355,04 €1119,87 € sin IVA1614,48 €1334,28 € sin IVA2484,41 €2053,23 € sin IVA2672,13 €2208,37 € sin IVA
21001363,94 €1127,22 € sin IVA1625,91 €1343,73 € sin IVA2505,58 €2070,73 € sin IVA2695,00 €2227,27 € sin IVA
21501372,83 €1134,57 € sin IVA1637,35 €1353,18 € sin IVA2526,76 €2088,23 € sin IVA2717,87 €2246,17 € sin IVA
22001381,72 €1141,92 € sin IVA1648,78 €1362,63 € sin IVA2547,93 €2105,73 € sin IVA2740,73 €2265,07 € sin IVA
22501390,62 €1149,27 € sin IVA1660,22 €1372,08 € sin IVA2569,11 €2123,23 € sin IVA2763,60 €2283,97 € sin IVA
23001399,51 €1156,62 € sin IVA1671,65 €1381,53 € sin IVA2590,28 €2140,73 € sin IVA2786,47 €2302,87 € sin IVA
23501408,40 €1163,97 € sin IVA1683,09 €1390,98 € sin IVA2611,46 €2158,23 € sin IVA2809,34 €2321,77 € sin IVA
24001417,30 €1171,32 € sin IVA1694,52 €1400,43 € sin IVA2632,63 €2175,73 € sin IVA2832,21 €2340,67 € sin IVA
24501426,19 €1178,67 € sin IVA1705,95 €1409,88 € sin IVA2653,81 €2193,23 € sin IVA2855,08 €2359,57 € sin IVA
25001435,08 €1186,02 € sin IVA1717,39 €1419,33 € sin IVA2674,98 €2210,73 € sin IVA2877,95 €2378,47 € sin IVA
25501443,98 €1193,37 € sin IVA1728,82 €1428,78 € sin IVA2696,16 €2228,23 € sin IVA2900,82 €2397,37 € sin IVA
26001452,87 €1200,72 € sin IVA1740,26 €1438,23 € sin IVA2717,33 €2245,73 € sin IVA2923,69 €2416,27 € sin IVA
26501461,76 €1208,07 € sin IVA1751,69 €1447,68 € sin IVA2738,51 €2263,23 € sin IVA2946,56 €2435,17 € sin IVA
27001470,66 €1215,42 € sin IVA1763,13 €1457,13 € sin IVA2759,68 €2280,73 € sin IVA2969,42 €2454,07 € sin IVA
27501479,55 €1222,77 € sin IVA1774,56 €1466,58 € sin IVA2780,86 €2298,23 € sin IVA2992,29 €2472,97 € sin IVA
28001488,45 €1230,12 € sin IVA1786,00 €1476,03 € sin IVA2802,03 €2315,73 € sin IVA3015,16 €2491,87 € sin IVA
28501497,34 €1237,47 € sin IVA1797,43 €1485,48 € sin IVA2823,21 €2333,23 € sin IVA3038,03 €2510,77 € sin IVA
29001506,23 €1244,82 € sin IVA1808,87 €1494,93 € sin IVA2844,38 €2350,73 € sin IVA3060,90 €2529,67 € sin IVA
29501515,13 €1252,17 € sin IVA1820,30 €1504,38 € sin IVA2865,56 €2368,23 € sin IVA3083,77 €2548,57 € sin IVA
30001524,02 €1259,52 € sin IVA1831,73 €1513,83 € sin IVA2886,73 €2385,73 € sin IVA3106,64 €2567,47 € sin IVA

Accesorios

Para esta serie hay cables y conectores (4 referencias), otros (10 referencias), patas (4 referencias) y sensores magnéticos (7 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Datos técnicos

Presión de trabajo
De 0,5 a 8 bar (0,05 a 0,8 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)
Temperatura
De -10 °C a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)
Fluidos compatibles
Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)
Sensores recomendados
DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
