90024Racores de uniónTubo

90024 · Tubo brida ANSI 150-LB ANSI 150-LB

Las dimensiones de acoplamiento de la brida, respetan la norma ANSI 150-LB (Brida en aleación de aluminio).

3 referencias · Ø tubo 80, 110, 168

Desde, por pieza, IVA incluido

90,34 €

Sin IVA

74,66 €

Elige tu referencia en la tabla, pon la cantidad y añádela al carrito. ¿No la encuentras o necesitas muchas? Pídenos presupuesto y te contestamos en el día.

Envío: Península 13,19 € por pedido, gratis en pedidos desde 600 €; Baleares 24,08 € por pedido. Si el pedido lleva también armarios o cajas, son dos envíos. Canarias, Ceuta y Melilla: bajo presupuesto. Importes con IVA. Envíos y plazos

Plazo: Envío en 24-72 h laborables si está en el almacén de Aignep en España; si viene de fábrica, te avisamos del plazo antes de enviarlo.

Ver las 3 referencias Fichas y descargas Pedir presupuesto

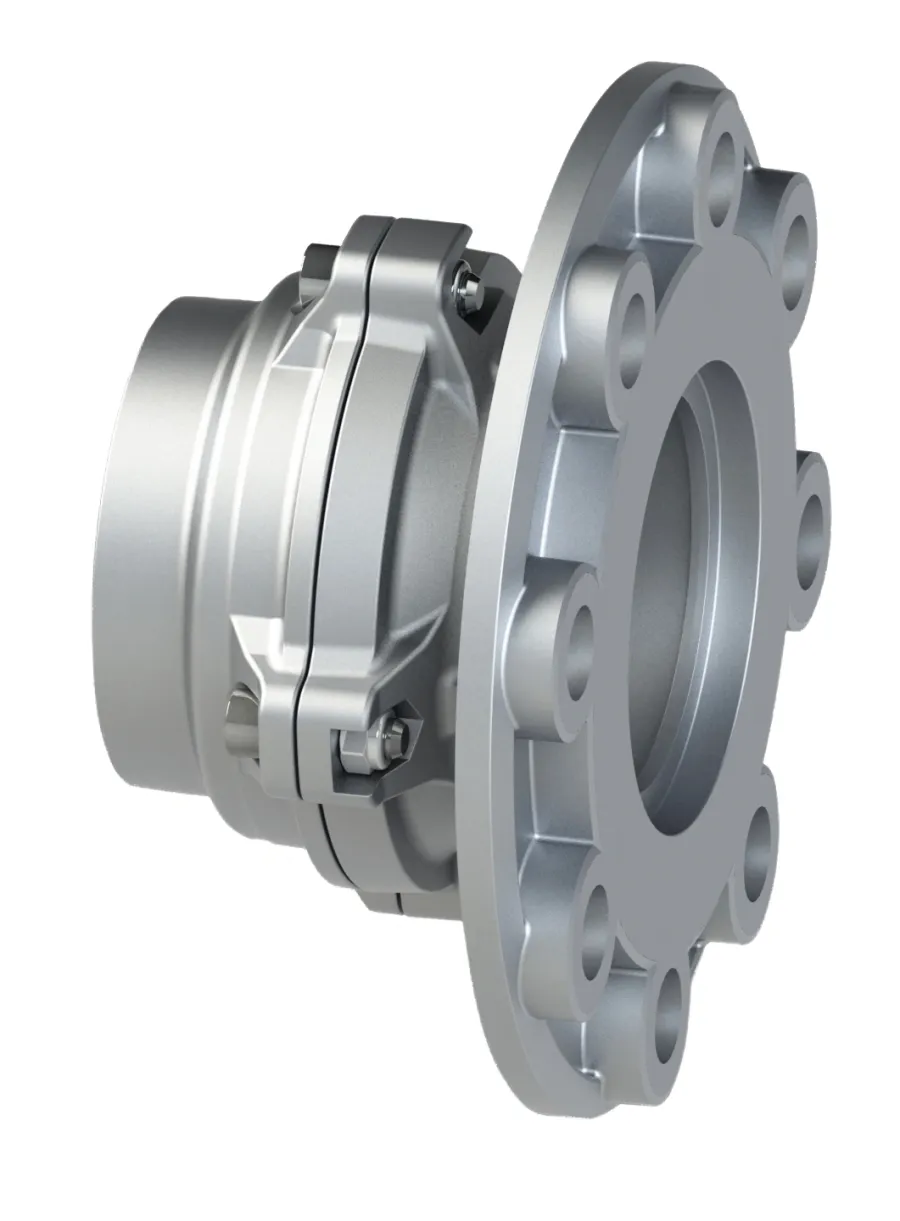

90024 · Tubo brida ANSI 150-LB ANSI 150-LB, foto del catálogo de Aignep — Imágenes del catálogo de Aignep: púlsalas para verlas en grande. Las letras del dibujo son las cotas de la tabla, en mm.

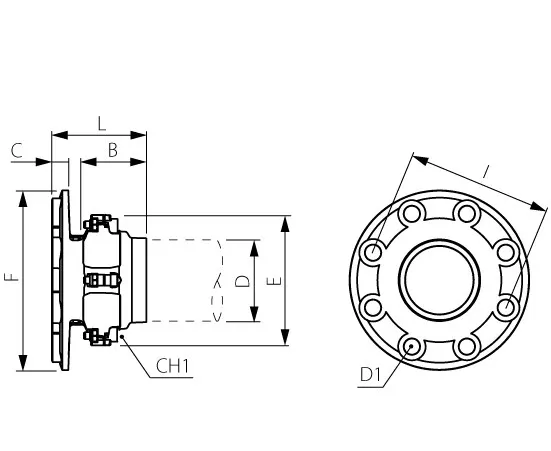

90024 · Tubo brida ANSI 150-LB ANSI 150-LB, dibujo acotado del catálogo de Aignep — Imágenes del catálogo de Aignep: púlsalas para verlas en grande. Las letras del dibujo son las cotas de la tabla, en mm.

Referencias y precios

Elige tu referencia

Ø del tubo (mm)

Los valores en gris no tienen ninguna referencia con lo que ya has elegido.

3 referencias

Referencias de 90024 · Tubo brida ANSI 150-LB ANSI 150-LB: código, medidas y precio de cada una
Código y precio	Referencia	Ø tubo	D	B	C	E	F	L	D1	I	CH1	Pieza sin IVA	Con IVA
90024 8074,66 € + IVA · 90,34 €	9002400007	80	80	91	3,5	190	200	105.2	19	152.4	6	74,66 €	90,34 €
90024 110104,42 € + IVA · 126,35 €	9002400008	110	110	125,5	4	228,6	220	147.5	19	190.5	8	104,42 €	126,35 €
90024 168243,38 € + IVA · 294,49 €	9002400009	168	168	194	22	306	285	246	22	241.5	10	243,38 €	294,49 €

Precios por pieza: pide las que necesites. Si no hemos podido comprobar el precio de hoy en la tienda, ves el de la última actualización de la web: el carrito te enseña el precio final antes de pagar. El carrito calcula el IVA sobre el total de cada línea: puede variar un poco respecto a multiplicar el precio con IVA de la tabla por la cantidad. Cotas en mm, como en el dibujo acotado. Datos del catálogo y la tarifa de Aignep 2026.

Datos técnicos

Tipo de conexión: Tubo - rosca
Forma: Recto

De las tablas del catálogo técnico de Aignep: solo los datos que tienen todas las referencias de este modelo; si cambian de una referencia a otra, van todos los valores.

Descargas

Certificados generales de Aignep (5)

Certificado ISO 9001 de Aignep, se abre en otra pestaña (PDF, 892 KB)
Declaración RoHS (en inglés), se abre en otra pestaña (PDF, 249 KB)
Declaración REACH y SCIP (en inglés), se abre en otra pestaña (PDF, 441 KB)
Declaración sobre PFAS: qué series los llevan (en inglés), se abre en otra pestaña (PDF, 238 KB)
Declaración «sin silicona» (en italiano), se abre en otra pestaña (PDF, 219 KB)

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.

Fabricante: Aignep
