ALCilindros A95Doble efecto

Cilindro A95 amortiguado con vástago pasante

Ø 32 a 63 mm · carreras de 25 a 500 mm

Serie AL de Aignep: cilindro A95 amortiguado con vástago pasante. Cuerpo redondo compacto con tapas roscadas.

Frente a la AF, la serie de referencia de su familia, lleva amortiguación y tiene vástago pasante. Su precio es el de la AH más un 50 %.

Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos. Amortiguado al final de la carrera. Vástago pasante: sale por los dos lados del cilindro.

Se fabrica en Ø 32, 40, 50 y 63 mm, con carreras de 25 a 500 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.

Desde, por pieza, IVA incluido

160,43 €

Sin IVA

132,59 €

Ø32 × 25 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindro Medidas y precios Plano y cotas Fichas y descargas Pedir presupuesto

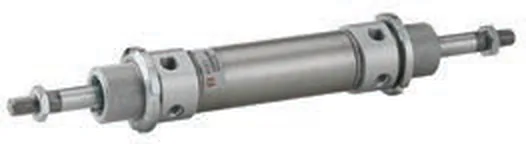

AL · Cilindro A95 amortiguado con vástago pasante, foto del catálogo de Aignep — Catálogo-tarifa Aignep 2026, pág. 407.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie AL, sus carreras de tabla y el precio desde
Ø (mm)	Carreras de tabla (mm)	Desde sin IVA	Con IVA	Configurar
Ø32	25 a 500 (11 carreras)	132,59 €	160,43 €	Configurar Ø32 mm
Ø40	25 a 500 (11 carreras)	140,74 €	170,30 €	Configurar Ø40 mm
Ø50	25 a 500 (11 carreras)	177,38 €	214,63 €	Configurar Ø50 mm
Ø63	25 a 500 (11 carreras)	217,18 €	262,79 €	Configurar Ø63 mm

Carreras intermedias: se cobran como la de tabla inmediatamente superior.

Ver el precio de cada carrera (11 carreras × 4 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie AL, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)	Ø32	Ø40	Ø50	Ø63
25	160,43 €132,59 € sin IVA	170,30 €140,74 € sin IVA	214,63 €177,38 € sin IVA	262,79 €217,18 € sin IVA
50	163,41 €135,05 € sin IVA	174,41 €144,14 € sin IVA	220,44 €182,18 € sin IVA	272,70 €225,37 € sin IVA
80	167,02 €138,03 € sin IVA	179,42 €148,28 € sin IVA	227,37 €187,91 € sin IVA	284,71 €235,30 € sin IVA
100	170,83 €141,18 € sin IVA	182,69 €150,98 € sin IVA	232,07 €191,79 € sin IVA	292,54 €241,77 € sin IVA
125	175,57 €145,10 € sin IVA	186,81 €154,39 € sin IVA	237,78 €196,51 € sin IVA	302,48 €249,98 € sin IVA
160	180,68 €149,32 € sin IVA	192,62 €159,19 € sin IVA	245,92 €203,24 € sin IVA	316,48 €261,55 € sin IVA
200	185,64 €153,42 € sin IVA	199,19 €164,62 € sin IVA	255,21 €210,92 € sin IVA	332,29 €274,62 € sin IVA
250	191,82 €158,53 € sin IVA	207,47 €171,46 € sin IVA	266,72 €220,43 € sin IVA	352,10 €290,99 € sin IVA
320	200,33 €165,56 € sin IVA	219,02 €181,01 € sin IVA	282,96 €233,85 € sin IVA	379,82 €313,90 € sin IVA
400	210,33 €173,83 € sin IVA	232,26 €191,95 € sin IVA	301,48 €249,16 € sin IVA	411,57 €340,14 € sin IVA
500	222,75 €184,09 € sin IVA	248,75 €205,58 € sin IVA	324,53 €268,21 € sin IVA	451,22 €372,91 € sin IVA

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

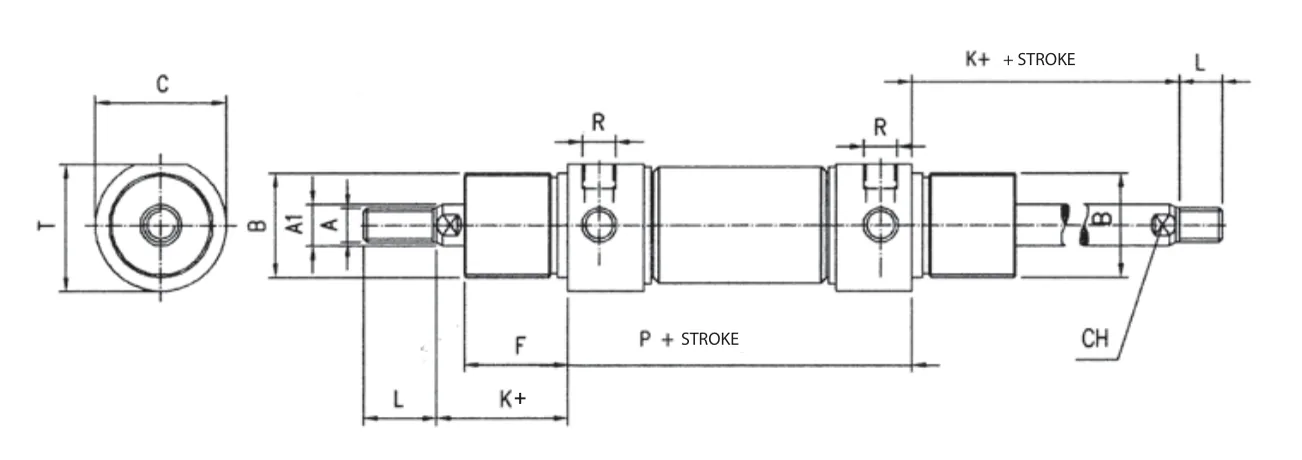

Plano de la serie AL con cada cota marcada con una letra — Plano del catálogo técnico de Aignep, página 8 del PDF. Pulsa la imagen para verla en grande (se abre en otra pestaña).

«+»: añadir la carrera del cilindro.
En el plano, «+ STROKE» es más la carrera.

Cotas en mm de la serie AL por diámetro de cilindro; cada columna es una letra del plano
Ø (mm)	A	A1	B	T	C	F	K	L	P	CH	R
Ø32	M10x1,25	12	M30x1,5	36,5	38	30	38	20	96	10	1/8" GAS
Ø40	M12x1,25	16	M38x1,5	44	46	35	45	24	111	12	1/4" GAS
Ø50	M16x1,5	20	M45x1,5	55	57	38	50	32	120	16	1/4" GAS
Ø63	M16x1,5	20	M45x1,5	67,5	70	38	50	32	124	16	3/8" GAS

Ver la página 8 del catálogo técnico de la serie AL (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Accesorios

Para esta serie hay cables y conectores (4 referencias), charnelas y articulaciones (4 referencias), fijaciones (4 referencias), horquillas (3 referencias), patas (4 referencias), rótulas (3 referencias), sensores magnéticos (9 referencias), soportes de sensor (4 referencias) y tuercas (6 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Racores y conexiones para las tomas de aire y la regulación de velocidad
Tubos y espirales para llevar el aire hasta el cilindro
Válvulas y electroválvulas para mandarlo
Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa)pág. 2

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2

Sensores recomendados

DSLpág. 2

Adaptador para sensor

AFXpág. 2

Normativa de referencia

RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2

Materiales

Tuerca en acero zincado
Vástago pistón acero C40 cromado
Junta vástago en poliuretano
Tapa anterior en aluminio anodizado
Tuerca tapa en acero zincado
Cojinete en bronce sinterizado
Junta tórica en NBR
Paragolpes en neopreno
Pistón en aluminio anodizado
Junta pistón en poliuretano
Magnete en plastoferrita
Camisa cilindro en acero AISI 304
Tapa posterior en aluminio anodizado

pág. 1

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
