BBCilindros de carrera corta ISOSimple efecto

Cilindro de carrera corta ISO de simple efecto

Ø 12 a 100 mm · carreras de 5 a 50 mm

Serie BB de Aignep: cilindro de carrera corta ISO de simple efecto. Compactos de carrera corta con fijaciones ISO.

Frente a la BF, la serie de referencia de su familia, es de simple efecto.

Simple efecto: el aire saca el vástago y un muelle lo hace volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos.

Se fabrica en Ø 12, 16, 20, 25, 32, 40, 50, 63, 80 y 100 mm, con carreras de 5 a 50 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.

Desde, por pieza, IVA incluido

43,72 €

Sin IVA

36,13 €

Ø12 × 5 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindroMedidas y preciosPlano y cotasFichas y descargasPedir presupuesto

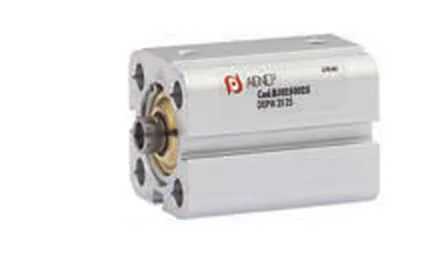

BB · Cilindro de carrera corta ISO de simple efecto, foto del catálogo de Aignep

Catálogo-tarifa Aignep 2026, pág. 414.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie BB, sus carreras de tabla y el precio desde
Ø (mm)Carreras de tabla (mm)Desde sin IVACon IVAConfigurar
Ø125 a 25 (5 carreras)36,13 €43,72 €Configurar Ø12 mm
Ø165 a 25 (5 carreras)36,94 €44,70 €Configurar Ø16 mm
Ø205 a 25 (5 carreras)37,69 €45,60 €Configurar Ø20 mm
Ø255 a 25 (5 carreras)39,90 €48,28 €Configurar Ø25 mm
Ø325 a 50 (8 carreras)52,21 €63,17 €Configurar Ø32 mm
Ø405 a 50 (8 carreras)70,99 €85,90 €Configurar Ø40 mm
Ø505 a 50 (8 carreras)79,27 €95,92 €Configurar Ø50 mm
Ø635 a 50 (8 carreras)101,39 €122,68 €Configurar Ø63 mm
Ø805 a 50 (8 carreras)134,20 €162,38 €Configurar Ø80 mm
Ø1005 a 50 (8 carreras)197,90 €239,46 €Configurar Ø100 mm
  • Carreras intermedias: se cobran como la de tabla inmediatamente superior.
Ver el precio de cada carrera (8 carreras × 10 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie BB, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)Ø12Ø16Ø20Ø25Ø32Ø40Ø50Ø63Ø80Ø100
543,72 €36,13 € sin IVA44,70 €36,94 € sin IVA45,60 €37,69 € sin IVA48,28 €39,90 € sin IVA63,17 €52,21 € sin IVA85,90 €70,99 € sin IVA95,92 €79,27 € sin IVA122,68 €101,39 € sin IVA162,38 €134,20 € sin IVA239,46 €197,90 € sin IVA
1043,85 €36,24 € sin IVA45,06 €37,24 € sin IVA46,06 €38,07 € sin IVA48,76 €40,30 € sin IVA63,62 €52,58 € sin IVA86,36 €71,37 € sin IVA96,85 €80,04 € sin IVA123,61 €102,16 € sin IVA164,34 €135,82 € sin IVA241,87 €199,89 € sin IVA
1544,06 €36,41 € sin IVA45,44 €37,55 € sin IVA46,55 €38,47 € sin IVA49,21 €40,67 € sin IVA64,09 €52,97 € sin IVA86,79 €71,73 € sin IVA97,77 €80,80 € sin IVA124,58 €102,96 € sin IVA166,28 €137,42 € sin IVA244,26 €201,87 € sin IVA
2044,23 €36,55 € sin IVA45,80 €37,85 € sin IVA47,00 €38,84 € sin IVA49,65 €41,03 € sin IVA64,54 €53,34 € sin IVA87,27 €72,12 € sin IVA98,69 €81,56 € sin IVA125,53 €103,74 € sin IVA168,19 €139,00 € sin IVA246,67 €203,86 € sin IVA
2544,43 €36,72 € sin IVA46,19 €38,17 € sin IVA47,46 €39,22 € sin IVA50,12 €41,42 € sin IVA65,01 €53,73 € sin IVA87,74 €72,51 € sin IVA99,61 €82,32 € sin IVA126,48 €104,53 € sin IVA170,14 €140,61 € sin IVA249,01 €205,79 € sin IVA
30no existeno existeno existeno existe65,49 €54,12 € sin IVA88,20 €72,89 € sin IVA100,50 €83,06 € sin IVA127,49 €105,36 € sin IVA172,06 €142,20 € sin IVA251,44 €207,80 € sin IVA
40no existeno existeno existeno existe66,42 €54,89 € sin IVA89,12 €73,65 € sin IVA102,33 €84,57 € sin IVA129,36 €106,91 € sin IVA175,92 €145,39 € sin IVA256,23 €211,76 € sin IVA
50no existeno existeno existeno existe67,32 €55,64 € sin IVA90,05 €74,42 € sin IVA104,19 €86,11 € sin IVA131,27 €108,49 € sin IVA179,79 €148,59 € sin IVA260,98 €215,69 € sin IVA

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

Plano de la serie BB con cada cota marcada con una letra (ampliar, se abre en otra pestaña)
Plano del catálogo técnico de Aignep, página 6 del PDF. Pulsa la imagen para verla en grande (se abre en otra pestaña).
  • «+»: añadir la carrera del cilindro.
  • «*»: rosca pasante solo en carreras cortas.
Cotas en mm de la serie BB por diámetro de cilindro; cada columna es una letra del plano
Ø (mm)KKAAFRTBG*ØD2EEEØFBHKFL2+L3ØMMP1PLT4TGWHZJ+CH
Ø12M6166M412,55,529M53,31M3283,567,57,51,5186345
Ø16M8208M414,55,529M53,31M430,53,588,58,5218636,57
Ø20M10x1,25228M516,57,236M54,21,5M531,54,51099222637,59
Ø25M10x1,25228M516,57,240M54,21,5M531,54,51099226637,59
Ø32M10x1,252210M621,78,545G1/853,5M6325,71210102,832,573910
Ø40M10x1,252210M621,78,552G1/855M638,55,71211112,8387,245,710
Ø50M12x1,252412M822,81063,5G1/86,87M8396,81611113,546,58,547,513
Ø63M12x1,252412M822,81077G1/86,87M8466,81611,511,53,556,585413
Ø80M16x1,53216M10251392G1/88,510M105492014144,572116517
Ø100M20x1,54020M102513113G1/48,513M126592517,517,5689127722

Ver la página 6 del catálogo técnico de la serie BB (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Opciones

  • Vástago macho (rosca exterior): +10 %

Las opciones se eligen en el configurador, que suma su precio al del cilindro.

Accesorios

Para esta serie hay bridas (9 referencias), cables y conectores (4 referencias), charnelas y articulaciones (57 referencias), horquillas (10 referencias), kits de juntas (recambio) (10 referencias), patas (15 referencias), rótulas (11 referencias) y sensores magnéticos (9 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Datos técnicos

Presión de trabajo
De 1 a 10 bar (0,1 a 1 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)
Temperatura
De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)
Fluidos compatibles
Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)
Sensores recomendados
DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)
Normativa de referencia
RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2 del catálogo: Normativa de referencia (PDF, se abre en otra pestaña)
Materiales
  • Seeger en acero
  • Junta vástago en poliuretano
  • Tapa anterior en aluminio anodizado
  • Juntas en NBR
  • Cojinete en bronce sinterizado
  • Vástago pistón acero cromado (AISI 303 de 12 a 25) (C40 de 32 a 100)
  • Junta pistón en poliuretano
  • Pistón en aluminio
  • Magnete en plastoferrita
  • Junta tórica en NBR
  • Tuerca pistón en acero zincado
  • Camisa cilindro en aluminio anodizado
  • Tapa posterior en aluminio anodizado
pág. 1 del catálogo: Materiales (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
