BJCilindros de carrera corta ISODoble efecto

Cilindro de carrera corta ISO con vástago pasante

Ø 12 a 100 mm · carreras de 5 a 100 mm

Serie BJ de Aignep: cilindro de carrera corta ISO con vástago pasante. Compactos de carrera corta con fijaciones ISO.

Frente a la BF, la serie de referencia de su familia, tiene vástago pasante. Su precio es el de la BF más un 50 %.

Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos. Vástago pasante: sale por los dos lados del cilindro.

Se fabrica en Ø 12, 16, 20, 25, 32, 40, 50, 63, 80 y 100 mm, con carreras de 5 a 100 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.

Desde, por pieza, IVA incluido

65,57 €

Sin IVA

54,19 €

Ø12 × 5 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindroMedidas y preciosPlano y cotasFichas y descargasPedir presupuesto

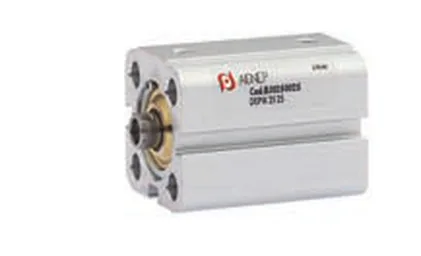

BJ · Cilindro de carrera corta ISO con vástago pasante, foto del catálogo de Aignep

Catálogo-tarifa Aignep 2026, pág. 415.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie BJ, sus carreras de tabla y el precio desde
Ø (mm)Carreras de tabla (mm)Desde sin IVACon IVAConfigurar
Ø125 a 40 (7 carreras)54,19 €65,57 €Configurar Ø12 mm
Ø165 a 40 (7 carreras)55,41 €67,05 €Configurar Ø16 mm
Ø205 a 50 (8 carreras)56,53 €68,40 €Configurar Ø20 mm
Ø255 a 50 (8 carreras)59,85 €72,42 €Configurar Ø25 mm
Ø325 a 100 (10 carreras)78,31 €94,76 €Configurar Ø32 mm
Ø405 a 100 (10 carreras)106,48 €128,84 €Configurar Ø40 mm
Ø505 a 100 (10 carreras)118,90 €143,87 €Configurar Ø50 mm
Ø635 a 100 (10 carreras)152,08 €184,02 €Configurar Ø63 mm
Ø805 a 100 (10 carreras)201,31 €243,59 €Configurar Ø80 mm
Ø1005 a 100 (10 carreras)296,85 €359,19 €Configurar Ø100 mm
  • Carreras intermedias: se cobran como la de tabla inmediatamente superior.
Ver el precio de cada carrera (10 carreras × 10 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie BJ, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)Ø12Ø16Ø20Ø25Ø32Ø40Ø50Ø63Ø80Ø100
565,57 €54,19 € sin IVA67,05 €55,41 € sin IVA68,40 €56,53 € sin IVA72,42 €59,85 € sin IVA94,76 €78,31 € sin IVA128,84 €106,48 € sin IVA143,87 €118,90 € sin IVA184,02 €152,08 € sin IVA243,59 €201,31 € sin IVA359,19 €296,85 € sin IVA
1065,78 €54,36 € sin IVA67,59 €55,86 € sin IVA69,10 €57,11 € sin IVA73,14 €60,45 € sin IVA95,44 €78,88 € sin IVA129,54 €107,06 € sin IVA145,27 €120,06 € sin IVA185,42 €153,24 € sin IVA246,53 €203,74 € sin IVA362,81 €299,84 € sin IVA
1566,09 €54,62 € sin IVA68,15 €56,32 € sin IVA69,83 €57,71 € sin IVA73,82 €61,01 € sin IVA96,15 €79,46 € sin IVA130,20 €107,60 € sin IVA146,66 €121,21 € sin IVA186,88 €154,45 € sin IVA249,42 €206,13 € sin IVA366,39 €302,80 € sin IVA
2066,34 €54,83 € sin IVA68,70 €56,78 € sin IVA70,48 €58,25 € sin IVA74,48 €61,55 € sin IVA96,81 €80,01 € sin IVA130,91 €108,19 € sin IVA148,03 €122,34 € sin IVA188,29 €155,61 € sin IVA252,29 €208,50 € sin IVA370,02 €305,80 € sin IVA
2566,65 €55,08 € sin IVA69,28 €57,26 € sin IVA71,20 €58,84 € sin IVA75,18 €62,13 € sin IVA97,51 €80,59 € sin IVA131,60 €108,76 € sin IVA149,41 €123,48 € sin IVA189,73 €156,80 € sin IVA255,21 €210,92 € sin IVA373,51 €308,69 € sin IVA
3066,90 €55,29 € sin IVA69,83 €57,71 € sin IVA71,86 €59,39 € sin IVA75,90 €62,73 € sin IVA98,24 €81,19 € sin IVA132,30 €109,34 € sin IVA150,75 €124,59 € sin IVA191,23 €158,04 € sin IVA258,09 €213,30 € sin IVA377,16 €311,70 € sin IVA
4067,46 €55,75 € sin IVA70,91 €58,60 € sin IVA73,28 €60,56 € sin IVA77,26 €63,85 € sin IVA99,63 €82,34 € sin IVA133,68 €110,48 € sin IVA153,49 €126,85 € sin IVA194,05 €160,37 € sin IVA263,89 €218,09 € sin IVA384,34 €317,64 € sin IVA
50no existeno existe74,66 €61,70 € sin IVA78,64 €64,99 € sin IVA101,00 €83,47 € sin IVA135,08 €111,64 € sin IVA156,28 €129,16 € sin IVA196,92 €162,74 € sin IVA269,70 €222,89 € sin IVA391,48 €323,54 € sin IVA
75no existeno existeno existeno existe104,41 €86,29 € sin IVA138,50 €114,46 € sin IVA163,20 €134,88 € sin IVA204,11 €168,69 € sin IVA284,16 €234,84 € sin IVA409,45 €338,39 € sin IVA
100no existeno existeno existeno existe107,91 €89,18 € sin IVA141,93 €117,30 € sin IVA170,09 €140,57 € sin IVA211,29 €174,62 € sin IVA298,62 €246,79 € sin IVA427,34 €353,17 € sin IVA

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

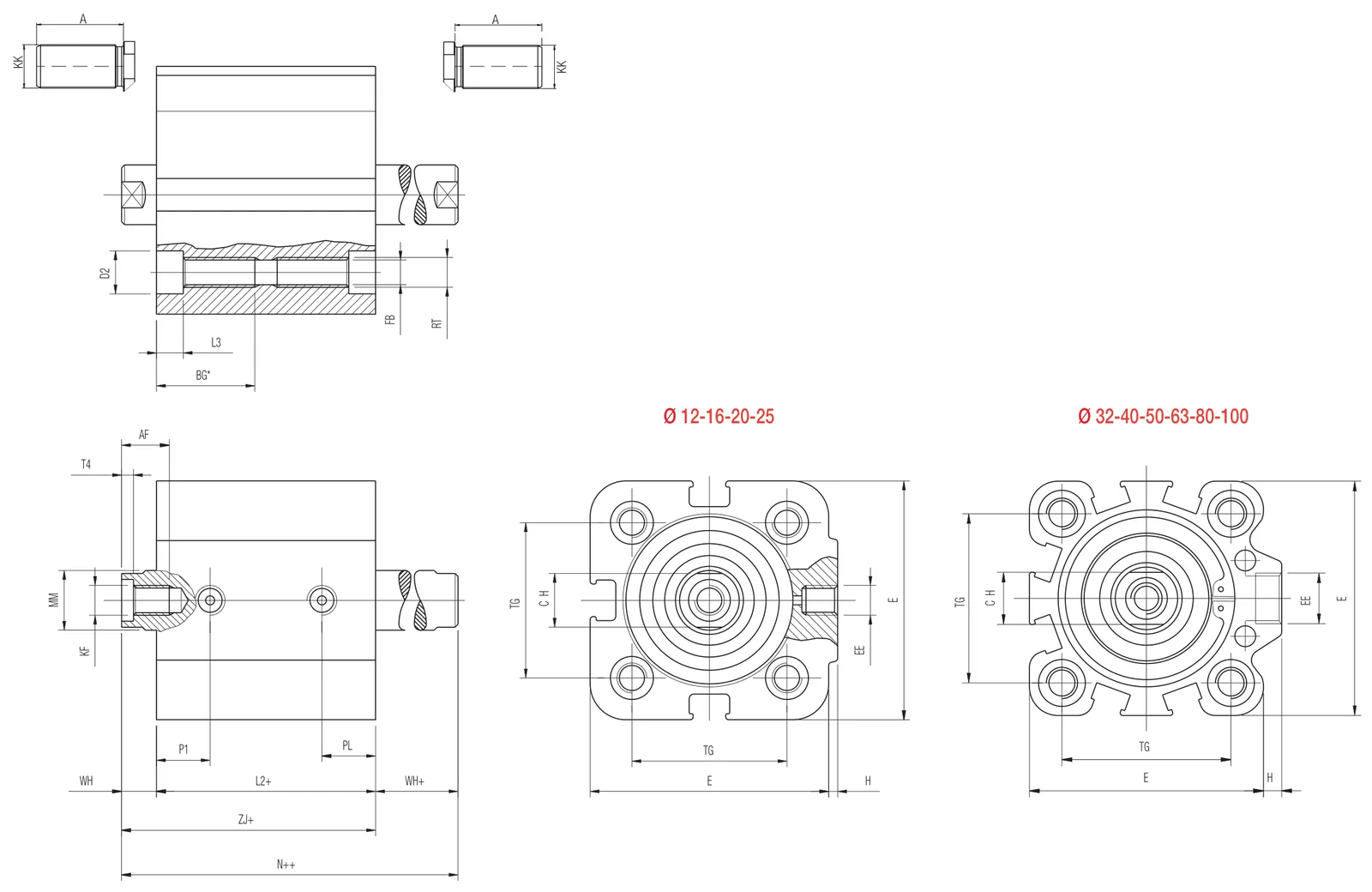

Plano de la serie BJ con cada cota marcada con una letra (ampliar, se abre en otra pestaña)
Plano del catálogo técnico de Aignep, página 9 del PDF. Pulsa la imagen para verla en grande (se abre en otra pestaña).
  • «+»: añadir la carrera del cilindro.
  • «++»: añadir dos veces la carrera.
  • «*»: rosca pasante solo en carreras cortas.
Cotas en mm de la serie BJ por diámetro de cilindro; cada columna es una letra del plano
Ø (mm)KKAAFRTBG*ØD2EEEØFBHKFCHL2L3ØMMP1PLT4TGN++WH/WH+ZJ+
Ø12M6166M412,55,529M53,31M35283,567,57,51,51840634
Ø16M8208M414,55,529M53,31M4730,53,588,58,521842,5636,5
Ø20M10x1,25228M516,57,236M54,21,5M5931,54,5109922243,5637,5
Ø25M10x1,25228M516,57,240M54,21,5M5931,54,5109922643,5637,5
Ø32M10x1,252210M621,78,545G1/853,5M610325,71210102,832,546739
Ø40M10x1,252210M621,78,552G1/855M61038,55,71211112,838537,245,7
Ø50M12x1,252412M822,81063,5G1/86,87M813396,81611113,546,5568,547,5
Ø63M12x1,252412M822,81077G1/86,87M813466,81611,511,53,556,562854
Ø80M16x1,53216M10251392G1/88,510M10175492014144,572761165
Ø100M20x1,54020M102513113G1/48,513M12226592517,517,5689891277

Ver la página 9 del catálogo técnico de la serie BJ (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Opciones

Bajo consulta: vástago macho (BJM).

Las opciones se eligen en el configurador, que suma su precio al del cilindro.

Accesorios

Para esta serie hay bridas (9 referencias), cables y conectores (4 referencias), charnelas y articulaciones (57 referencias), horquillas (10 referencias), kits de juntas (recambio) (10 referencias), patas (15 referencias), rótulas (11 referencias) y sensores magnéticos (9 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Datos técnicos

Presión de trabajo
De 1 a 10 bar (0,1 a 1 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)
Temperatura
De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)
Fluidos compatibles
Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)
Sensores recomendados
DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)
Normativa de referencia
RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2 del catálogo: Normativa de referencia (PDF, se abre en otra pestaña)
Materiales
  • Seeger en acero
  • Junta vástago en poliuretano
  • Tapa anterior en aluminio anodizado
  • Juntas en NBR
  • Cojinete en bronce sinterizado
  • Vástago pistón acero cromado (AISI 303 de 12 a 25) (C40 de 32 a 100)
  • Junta pistón en poliuretano
  • Pistón en aluminio
  • Magnete en plastoferrita
  • Junta tórica en NBR
  • Tuerca pistón en acero zincado
  • Camisa cilindro en aluminio anodizado
  • Tapa posterior en aluminio anodizado
pág. 1 del catálogo: Materiales (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.

Descargas

Certificados generales de Aignep (5)

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.

Fabricante: Aignep
