CACilindros de cartuchoSimple efecto

Cilindro de cartucho de simple efecto, vástago liso

Ø 6 a 16 mm · carreras de 5 a 15 mm

Serie CA de Aignep: cilindro de cartucho de simple efecto, vástago liso. Simple efecto de carrera corta, con el cuerpo roscado y dos tuercas para fijarlo en una chapa o un alojamiento.

Simple efecto: el aire saca el vástago y un muelle lo hace volver.

Se fabrica en Ø 6, 10 y 16 mm, con carreras de 5 a 15 mm. Solo se fabrica en las carreras de la tabla.

Desde, por pieza, IVA incluido

14,16 €

Sin IVA

11,70 €

Ø6 × 5 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindro Medidas y precios Fichas y descargas Pedir presupuesto

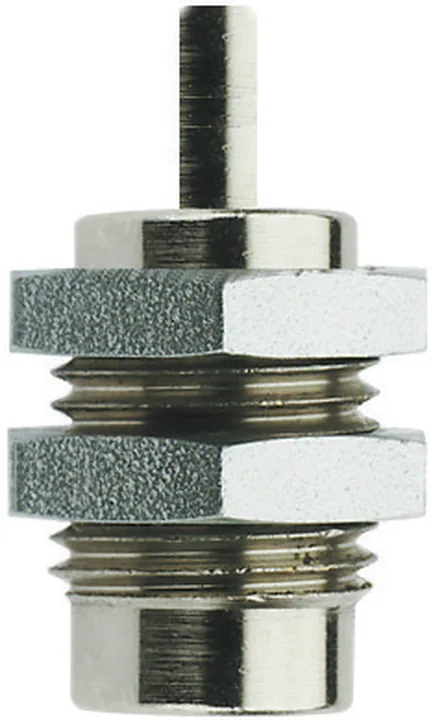

CA · Cilindro de cartucho de simple efecto, vástago liso, foto del catálogo de Aignep — Catálogo-tarifa Aignep 2026, pág. 472.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie CA, sus carreras de tabla y el precio desde
Ø (mm)	Carreras de tabla (mm)	Desde sin IVA	Con IVA	Configurar
Ø6	5 a 15 (3 carreras)	11,70 €	14,16 €	Configurar Ø6 mm
Ø10	5 a 15 (3 carreras)	12,44 €	15,05 €	Configurar Ø10 mm
Ø16	5 a 15 (3 carreras)	14,09 €	17,05 €	Configurar Ø16 mm

Solo las carreras de la tabla.

Ver el precio de cada carrera (3 carreras × 3 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie CA, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)	Ø6	Ø10	Ø16
5	14,16 €11,70 € sin IVA	15,05 €12,44 € sin IVA	17,05 €14,09 € sin IVA
10	14,68 €12,13 € sin IVA	15,58 €12,88 € sin IVA	17,55 €14,50 € sin IVA
15	15,05 €12,44 € sin IVA	15,95 €13,18 € sin IVA	18,15 €15,00 € sin IVA

Para montar el cilindro

Racores y conexiones para las tomas de aire y la regulación de velocidad
Tubos y espirales para llevar el aire hasta el cilindro
Válvulas y electroválvulas para mandarlo
Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 2 a 7 bar (0,2 a 0,7 MPa)pág. 1

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 1

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 1

Materiales

Tuerca vástago en acero zincado
Cojinete en latón niquelado
Muelle en acero
Vástago pistón en acero AISI 303
Junta pistón en poliuretano
Camisa cilindro en latón niquelado
Tuerca de fijación cilindro en acero zincado

pág. 1

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
