CG02 · Cilindro de vástagos paralelos con casquillos de bronce
Ø 6 a 32 mm · carreras de 10 a 100 mm
desde 99,09 € IVA incl.
6 diámetrosCG01Cilindros guiados y mesas compactasDoble efecto

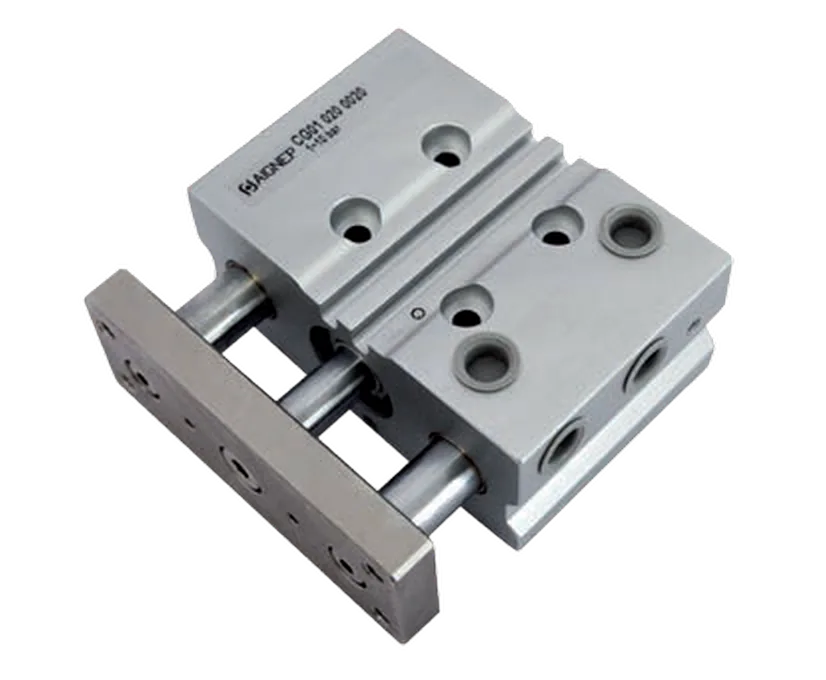

Cilindro compacto guiado con casquillos de bronce
Ø 12 a 63 mm · carreras de 10 a 400 mm
Serie CG01 de Aignep: cilindro compacto guiado con casquillos de bronce. Cilindros con guías integradas y mesas de deslizamiento para posicionar piezas.
Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos.
Se fabrica en Ø 12, 16, 20, 25, 32, 40, 50 y 63 mm, con carreras de 10 a 400 mm. Solo se fabrica en las carreras de la tabla.
Desde, por pieza, IVA incluido
121,47 €
Sin IVA
100,39 €
Ø12 × 10 mm, sin opciones
En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.
Medidas y precios
Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.
| Ø (mm) | Carreras de tabla (mm) | Desde sin IVA | Con IVA | Configurar |
|---|---|---|---|---|
| Ø12 | 10 a 250 (12 carreras) | 100,39 € | 121,47 € | Configurar Ø12 mm |
| Ø16 | 10 a 250 (12 carreras) | 115,61 € | 139,89 € | Configurar Ø16 mm |
| Ø20 | 20 a 400 (14 carreras) | 130,85 € | 158,33 € | Configurar Ø20 mm |
| Ø25 | 20 a 400 (14 carreras) | 131,97 € | 159,68 € | Configurar Ø25 mm |
| Ø32 | 25 a 400 (12 carreras) | 164,67 € | 199,25 € | Configurar Ø32 mm |
| Ø40 | 25 a 100 (4 carreras) | 180,12 € | 217,95 € | Configurar Ø40 mm |
| Ø50 | 25 a 100 (4 carreras) | 231,90 € | 280,60 € | Configurar Ø50 mm |
| Ø63 | 25 a 100 (4 carreras) | 277,81 € | 336,15 € | Configurar Ø63 mm |
- Solo las carreras de la tabla.
Ver el precio de cada carrera (16 carreras × 8 diámetros)
Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.
| Carrera (mm) | Ø12 | Ø16 | Ø20 | Ø25 | Ø32 | Ø40 | Ø50 | Ø63 |
|---|---|---|---|---|---|---|---|---|
| 10 | 121,47 €100,39 € sin IVA | 139,89 €115,61 € sin IVA | no existe | no existe | no existe | no existe | no existe | no existe |
| 20 | 123,04 €101,69 € sin IVA | 142,85 €118,06 € sin IVA | 158,33 €130,85 € sin IVA | 159,68 €131,97 € sin IVA | no existe | no existe | no existe | no existe |
| 25 | no existe | no existe | no existe | no existe | 199,25 €164,67 € sin IVA | 217,95 €180,12 € sin IVA | 280,60 €231,90 € sin IVA | 336,15 €277,81 € sin IVA |
| 30 | 128,22 €105,97 € sin IVA | 149,10 €123,22 € sin IVA | 165,07 €136,42 € sin IVA | 167,25 €138,22 € sin IVA | no existe | no existe | no existe | no existe |
| 40 | 129,60 €107,11 € sin IVA | 152,07 €125,68 € sin IVA | 169,45 €140,04 € sin IVA | 171,07 €141,38 € sin IVA | no existe | no existe | no existe | no existe |
| 50 | 131,21 €108,44 € sin IVA | 155,05 €128,14 € sin IVA | 173,49 €143,38 € sin IVA | 175,66 €145,17 € sin IVA | 216,34 €178,79 € sin IVA | 241,53 €199,61 € sin IVA | 312,56 €258,31 € sin IVA | 378,19 €312,55 € sin IVA |
| 75 | 145,56 €120,30 € sin IVA | 168,35 €139,13 € sin IVA | 189,46 €156,58 € sin IVA | 190,83 €157,71 € sin IVA | 233,17 €192,70 € sin IVA | 266,49 €220,24 € sin IVA | 350,50 €289,67 € sin IVA | 420,72 €347,70 € sin IVA |
| 100 | 153,19 €126,60 € sin IVA | 179,44 €148,30 € sin IVA | 203,04 €167,80 € sin IVA | 203,33 €168,04 € sin IVA | 249,95 €206,57 € sin IVA | 291,13 €240,60 € sin IVA | 390,08 €322,38 € sin IVA | 468,72 €387,37 € sin IVA |
| 125 | 163,73 €135,31 € sin IVA | 191,64 €158,38 € sin IVA | 237,46 €196,25 € sin IVA | 229,09 €189,33 € sin IVA | 276,22 €228,28 € sin IVA | no existe | no existe | no existe |
| 150 | 174,05 €143,84 € sin IVA | 201,97 €166,92 € sin IVA | 251,01 €207,45 € sin IVA | 242,34 €200,28 € sin IVA | 293,61 €242,65 € sin IVA | no existe | no existe | no existe |
| 175 | 183,53 €151,68 € sin IVA | 212,50 €175,62 € sin IVA | 252,38 €208,58 € sin IVA | 257,56 €212,86 € sin IVA | 310,95 €256,98 € sin IVA | no existe | no existe | no existe |
| 200 | 192,74 €159,29 € sin IVA | 224,70 €185,70 € sin IVA | 267,30 €220,91 € sin IVA | 269,96 €223,11 € sin IVA | 326,68 €269,98 € sin IVA | no existe | no existe | no existe |
| 250 | 225,27 €186,17 € sin IVA | 257,56 €212,86 € sin IVA | 305,50 €252,48 € sin IVA | 309,83 €256,06 € sin IVA | 378,19 €312,55 € sin IVA | no existe | no existe | no existe |
| 300 | no existe | no existe | 354,60 €293,06 € sin IVA | 353,49 €292,14 € sin IVA | 429,39 €354,87 € sin IVA | no existe | no existe | no existe |
| 350 | no existe | no existe | 387,91 €320,59 € sin IVA | 397,93 €328,87 € sin IVA | 479,80 €396,53 € sin IVA | no existe | no existe | no existe |
| 400 | no existe | no existe | 427,78 €353,54 € sin IVA | 441,08 €364,53 € sin IVA | 533,23 €440,69 € sin IVA | no existe | no existe | no existe |
Accesorios
Para esta serie hay kits de juntas (recambio) (8 referencias) y sensores magnéticos (8 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.
Para montar el cilindro
- Racores y conexiones para las tomas de aire y la regulación de velocidad
- Tubos y espirales para llevar el aire hasta el cilindro
- Válvulas y electroválvulas para mandarlo
- Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada
Datos técnicos
- Presión de trabajo
- De 1 a 10 bar (0,1 a 1 MPa)pág. 1 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)
- Temperatura
- De -5 °C (sin congelación) a +60 °Cpág. 1 del catálogo: Temperatura (PDF, se abre en otra pestaña)
- Fluidos compatibles
- Aire (lubricación no necesaria).pág. 1 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)
- Diámetros
- 12-16-20-25-32-40-50-63 mmpág. 1 del catálogo: Diámetros (PDF, se abre en otra pestaña)
- Materiales
- Cuerpo: Aleación de aluminio
- Placa: Acero
- Vástago: Ø 12 a 20 acero inox; Ø 25 a 63 Acero
- Magnete: Plastoferrita
- Juntas: NBR
- Amortiguación: NBR
Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
Descargas
Certificados generales de Aignep (5)
- Certificado ISO 9001 de Aignep, se abre en otra pestaña (PDF, 892 KB)
- Declaración RoHS (en inglés), se abre en otra pestaña (PDF, 249 KB)
- Declaración REACH y SCIP (en inglés), se abre en otra pestaña (PDF, 441 KB)
- Declaración sobre PFAS: qué series los llevan (en inglés), se abre en otra pestaña (PDF, 238 KB)
- Declaración «sin silicona» (en italiano), se abre en otra pestaña (PDF, 219 KB)
Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.
Fabricante: Aignep
Otras series de Cilindros guiados y mesas compactas

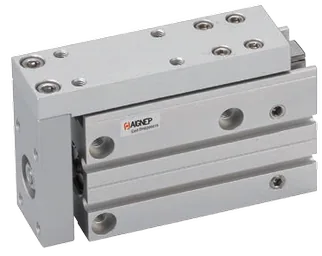

CG06 · Mesa compacta de doble efecto
