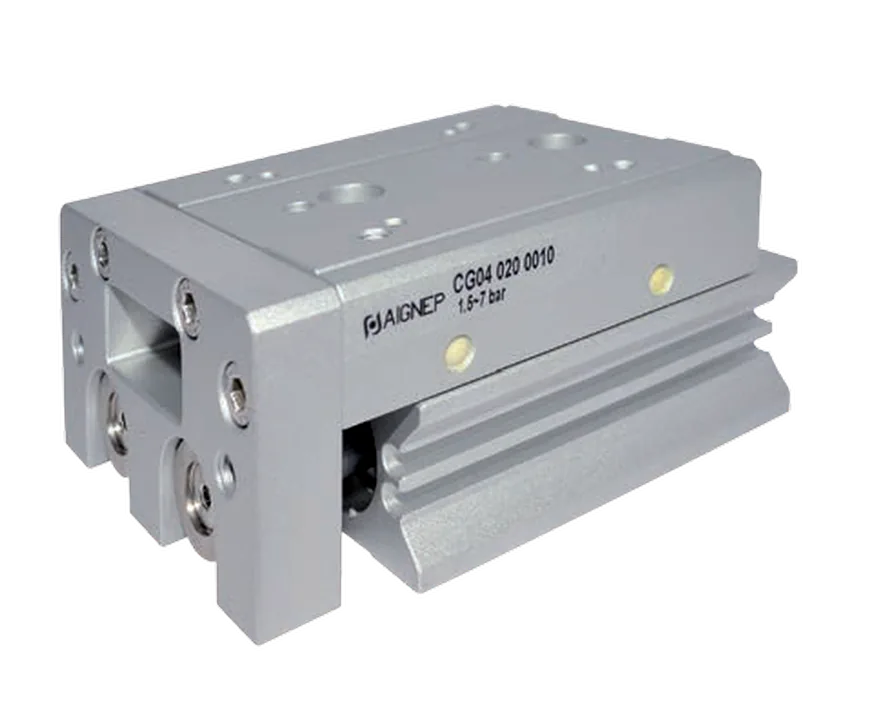

Mesa compacta con guía de precisión
Ø 6 a 25 mm · carreras de 10 a 150 mm
Serie CG04 de Aignep: mesa compacta con guía de precisión. Cilindros con guías integradas y mesas de deslizamiento para posicionar piezas.
Doble efecto: el aire lo mueve en los dos sentidos, con una toma para salir y otra para volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos. Amortiguado al final de la carrera.
Se fabrica en Ø 6, 8, 12, 16, 20 y 25 mm, con carreras de 10 a 150 mm. Solo se fabrica en las carreras de la tabla.
Desde, por pieza, IVA incluido
383,32 €
Sin IVA
316,79 €
Ø6 × 10 mm, sin opciones
En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.
Medidas y precios
Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.
| Ø (mm) | Carreras de tabla (mm) | Desde sin IVA | Con IVA | Configurar |
|---|---|---|---|---|
| Ø6 | 10 a 50 (5 carreras) | 316,79 € | 383,32 € | Configurar Ø6 mm |
| Ø8 | 10 a 75 (6 carreras) | 333,54 € | 403,58 € | Configurar Ø8 mm |
| Ø12 | 10 a 100 (7 carreras) | 406,69 € | 492,09 € | Configurar Ø12 mm |
| Ø16 | 10 a 125 (8 carreras) | 419,56 € | 507,67 € | Configurar Ø16 mm |
| Ø20 | 10 a 150 (9 carreras) | 472,54 € | 571,77 € | Configurar Ø20 mm |
| Ø25 | 10 a 150 (9 carreras) | 532,70 € | 644,57 € | Configurar Ø25 mm |
- Solo las carreras de la tabla.
Ver el precio de cada carrera (9 carreras × 6 diámetros)
Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.
| Carrera (mm) | Ø6 | Ø8 | Ø12 | Ø16 | Ø20 | Ø25 |
|---|---|---|---|---|---|---|
| 10 | 383,32 €316,79 € sin IVA | 403,58 €333,54 € sin IVA | 492,09 €406,69 € sin IVA | 507,67 €419,56 € sin IVA | 571,77 €472,54 € sin IVA | 644,57 €532,70 € sin IVA |
| 20 | 385,69 €318,75 € sin IVA | 406,21 €335,71 € sin IVA | 492,09 €406,69 € sin IVA | 507,67 €419,56 € sin IVA | 571,77 €472,54 € sin IVA | 644,57 €532,70 € sin IVA |
| 30 | 416,59 €344,29 € sin IVA | 438,17 €362,12 € sin IVA | 492,09 €406,69 € sin IVA | 507,67 €419,56 € sin IVA | 571,77 €472,54 € sin IVA | 644,57 €532,70 € sin IVA |
| 40 | 451,72 €373,32 € sin IVA | 473,55 €391,36 € sin IVA | 497,27 €410,97 € sin IVA | 511,15 €422,44 € sin IVA | 576,98 €476,84 € sin IVA | 644,57 €532,70 € sin IVA |
| 50 | 484,98 €400,81 € sin IVA | 505,50 €417,77 € sin IVA | 502,49 €415,28 € sin IVA | 518,05 €428,14 € sin IVA | 590,83 €488,29 € sin IVA | 658,42 €544,15 € sin IVA |
| 75 | no existe | 571,77 €472,54 € sin IVA | 597,80 €494,05 € sin IVA | 610,75 €504,75 € sin IVA | 659,09 €544,70 € sin IVA | 740,69 €612,14 € sin IVA |
| 100 | no existe | no existe | 693,06 €572,78 € sin IVA | 706,92 €584,23 € sin IVA | 742,44 €613,59 € sin IVA | 847,29 €700,24 € sin IVA |
| 125 | no existe | no existe | no existe | 807,72 €667,54 € sin IVA | 838,63 €693,08 € sin IVA | 952,94 €787,55 € sin IVA |
| 150 | no existe | no existe | no existe | no existe | 926,99 €766,11 € sin IVA | 1060,40 €876,36 € sin IVA |
Accesorios
Para esta serie hay ajuste de carrera (22 referencias) y sensores magnéticos (8 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.
Para montar el cilindro
- Racores y conexiones para las tomas de aire y la regulación de velocidad
- Tubos y espirales para llevar el aire hasta el cilindro
- Válvulas y electroválvulas para mandarlo
- Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada
Datos técnicos
- Presión de trabajo
- De 1,5 a 7 bar (0,15 a 0,7 MPa)pág. 1 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)
- Temperatura
- De -5 °C (sin congelación) a +60 °Cpág. 1 del catálogo: Temperatura (PDF, se abre en otra pestaña)
- Fluidos compatibles
- Aire (lubricación no necesaria).pág. 1 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)
- Diámetros
- 6-8-12-16-20-25 mmpág. 1 del catálogo: Diámetros (PDF, se abre en otra pestaña)
- Materiales
- Cuerpo: Aleación de aluminio
- Placa: Acero
- Juntas: NBR
- Magnete: Plastoferrita
Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
Descargas
Certificados generales de Aignep (5)
- Certificado ISO 9001 de Aignep, se abre en otra pestaña (PDF, 892 KB)
- Declaración RoHS (en inglés), se abre en otra pestaña (PDF, 249 KB)
- Declaración REACH y SCIP (en inglés), se abre en otra pestaña (PDF, 441 KB)
- Declaración sobre PFAS: qué series los llevan (en inglés), se abre en otra pestaña (PDF, 238 KB)
- Declaración «sin silicona» (en italiano), se abre en otra pestaña (PDF, 219 KB)
Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.
Fabricante: Aignep
