Cilindro ISO 15552 de gran diámetro con doble vástago

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

• Solo las carreras de la tabla.

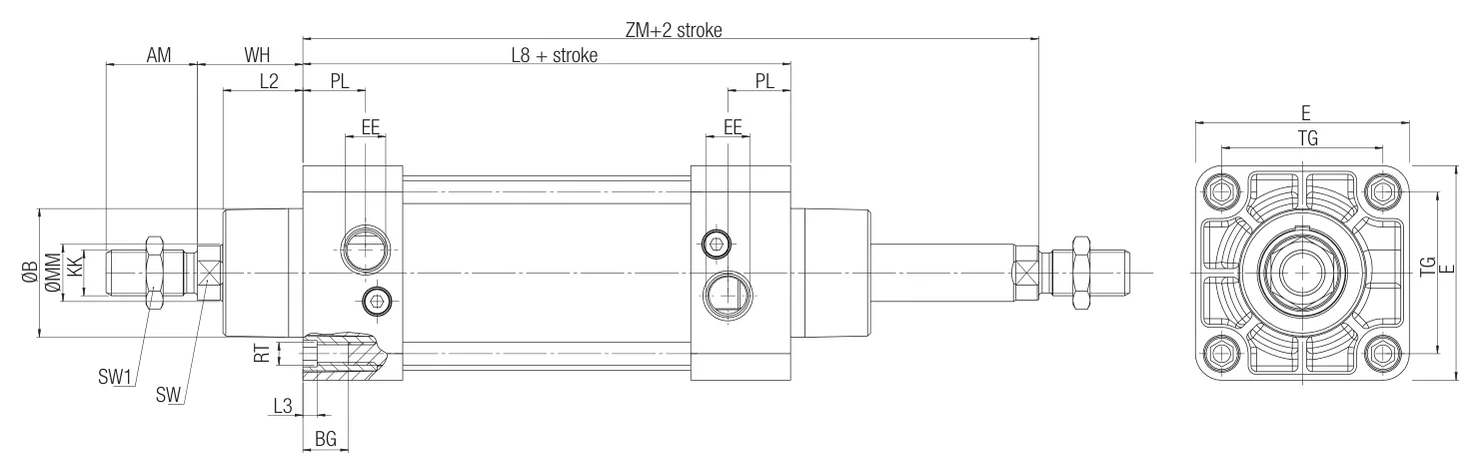

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

(ampliar, se abre en otra pestaña)

• En el plano, «+ STROKE» es más la carrera.
• En el plano, «+ 2 x STROKE» (o «+2 stroke») es más dos veces la carrera.
• No ponemos la cota VA: está en la tabla del catálogo (página 4 del PDF), pero no sale rotulada en este plano.

Ver la página 4 del catálogo técnico de la serie EL (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Accesorios

Para esta serie hay bridas (3 referencias), cables y conectores (4 referencias), charnelas y articulaciones (26 referencias), horquillas (2 referencias), kits de juntas (recambio) (8 referencias), patas (3 referencias), rótulas (2 referencias), sensores magnéticos (9 referencias), soportes de sensor (1 referencia) y tuercas (2 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

• Racores y conexiones para las tomas de aire y la regulación de velocidad
• Tubos y espirales para llevar el aire hasta el cilindro
• Válvulas y electroválvulas para mandarlo
• Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)

Sensores recomendados

DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)

Adaptador para sensor

EXFpág. 2 del catálogo: Adaptador para sensor (PDF, se abre en otra pestaña)

Materiales

• Tapa posterior Aluminio Presofundido con chorro de arena
• Tuerca en Acero zincado y anodizado
• Junta tórica en NBR o FKM
• Magnete en Plastoferrita
• Junta pistón en Poliuretano o FKM
• Pistón en Aluminio
• Camisa en Aluminio anodizado
• Guía pistón en Resina acetálica
• Junta tórica en NBR o FKM
• Tornillo amortiguador en Acero zincado
• Junta amortiguador en Poliuretano o FKM
• Tapa anterior en Aluminio Presofundido con chorro de arena
• Tornillos de fijación en Acero zincado
• Junta vástago en Poliuretano o FKM
• Vástago en Acero cromado o Acero inox
• Junta tórica en NBR o FKM
• Cojinete en Bronce sinterizado
• Tirantes en acero zincado
• Tuerca vástago en Acero zincado
• Anillo elástico en Acero

pág. 1 del catálogo: Materiales (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.

Descargas

• PDFCatálogo técnico de la serie (EL · Cilindro ISO 15552 de gran diámetro con doble vástago)PDF, 475 KB, se abre en otra pestaña
• PDFInstrucciones de uso y mantenimiento (EL · Cilindro ISO 15552 de gran diámetro con doble vástago)PDF, 158 KB, se abre en otra pestaña
• PDFDeclaración ATEX de los cilindrosPDF, 188 KB, se abre en otra pestaña
• PDFInstrucciones adicionales ATEX de cilindros y válvulas (en inglés)PDF, 128 KB, se abre en otra pestaña

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.
