LBCilindros ISO 15552ISO 15552Simple efecto

Cilindro ISO 15552 de simple efecto amortiguado

Ø 32 a 100 mm · carreras de 25 a 100 mm

Serie LB de Aignep: cilindro ISO 15552 de simple efecto amortiguado, según la norma ISO 15552 / ISO 6431. El cilindro de perfil normalizado de la automatización industrial.

Frente a la LH, la serie de referencia de su familia, es de simple efecto. Su precio es el de la LH más un 30 %.

Simple efecto: el aire saca el vástago y un muelle lo hace volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos. Amortiguado al final de la carrera.

Se fabrica en Ø 32, 40, 50, 63, 80 y 100 mm, con carreras de 25 a 100 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.

Desde, por pieza, IVA incluido

92,25 €

Sin IVA

76,24 €

Ø32 × 25 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindro Medidas y precios Plano y cotas Fichas y descargas Pedir presupuesto

LB · Cilindro ISO 15552 de simple efecto amortiguado, foto del catálogo de Aignep — Catálogo-tarifa Aignep 2026, pág. 434.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie LB, sus carreras de tabla y el precio desde
Ø (mm)	Carreras de tabla (mm)	Desde sin IVA	Con IVA	Configurar
Ø32	25 a 100 (5 carreras)	76,24 €	92,25 €	Configurar Ø32 mm
Ø40	25 a 100 (5 carreras)	84,90 €	102,73 €	Configurar Ø40 mm
Ø50	25 a 100 (5 carreras)	102,19 €	123,65 €	Configurar Ø50 mm
Ø63	25 a 100 (5 carreras)	114,70 €	138,79 €	Configurar Ø63 mm
Ø80	25 a 100 (5 carreras)	156,61 €	189,50 €	Configurar Ø80 mm
Ø100	25 a 100 (5 carreras)	197,87 €	239,42 €	Configurar Ø100 mm

Carreras intermedias: se cobran como la de tabla inmediatamente superior.

Ver el precio de cada carrera (5 carreras × 6 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie LB, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)	Ø32	Ø40	Ø50	Ø63	Ø80	Ø100
25	92,25 €76,24 € sin IVA	102,73 €84,90 € sin IVA	123,65 €102,19 € sin IVA	138,79 €114,70 € sin IVA	189,50 €156,61 € sin IVA	239,42 €197,87 € sin IVA
50	94,68 €78,25 € sin IVA	106,07 €87,66 € sin IVA	127,78 €105,60 € sin IVA	143,31 €118,44 € sin IVA	195,79 €161,81 € sin IVA	246,50 €203,72 € sin IVA
75	97,11 €80,26 € sin IVA	109,44 €90,45 € sin IVA	131,91 €109,02 € sin IVA	147,63 €122,01 € sin IVA	202,68 €167,50 € sin IVA	253,98 €209,90 € sin IVA
80	98,06 €81,04 € sin IVA	109,82 €90,76 € sin IVA	132,48 €109,49 € sin IVA	148,61 €122,82 € sin IVA	203,07 €167,83 € sin IVA	255,55 €211,20 € sin IVA
100	100,67 €83,20 € sin IVA	112,42 €92,91 € sin IVA	135,63 €112,09 € sin IVA	152,36 €125,92 € sin IVA	208,97 €172,70 € sin IVA	261,26 €215,92 € sin IVA

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

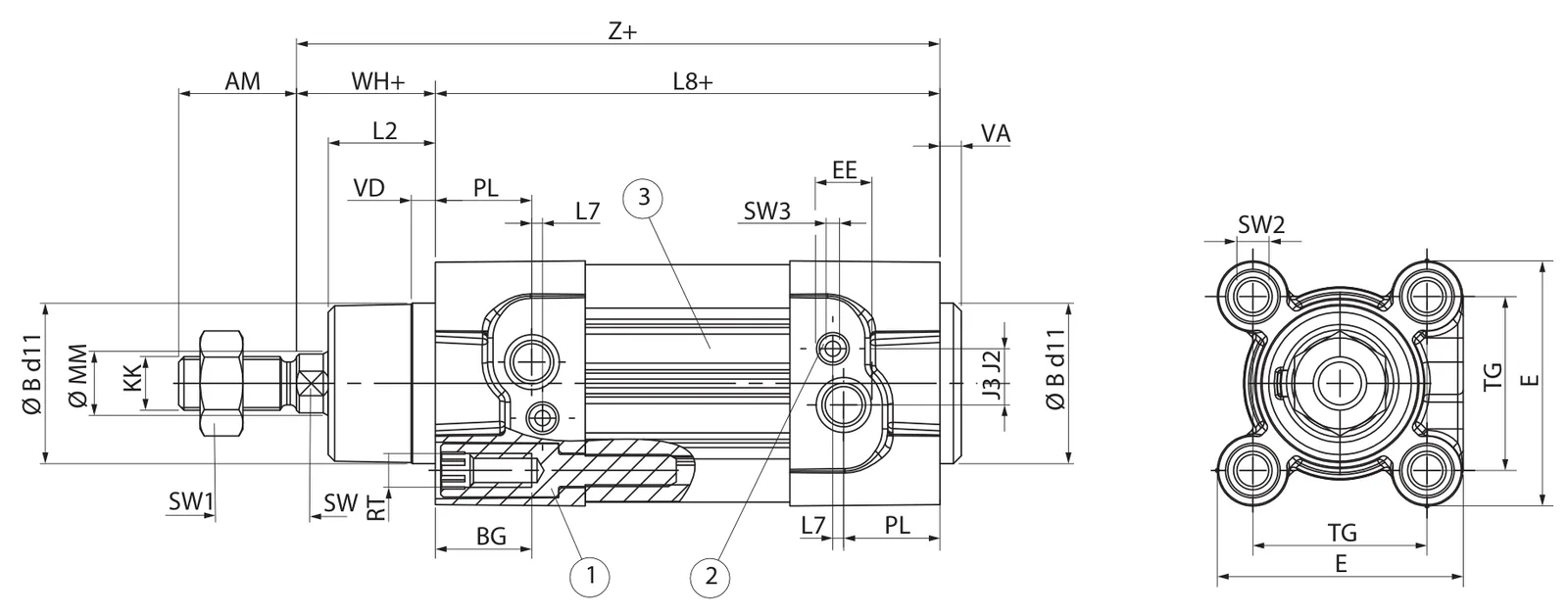

Plano de la serie LB con cada cota marcada con una letra — Plano del catálogo técnico de Aignep, página 8 del PDF. Pulsa la imagen para verla en grande (se abre en otra pestaña).

«+»: añadir la carrera del cilindro.
Círculo 1 (❶): tornillos con hexágono interior y rosca hembra, para montar los elementos de fijación y para el montaje directo.
Círculo 2 (❷): tornillos para regular la amortiguación.
Círculo 3 (❸): ranura para montar los sensores.
Ojo: en Ø63, el catálogo de Aignep pone J3 = 8 en la serie LB y 11 en LH y LL (marcado con «(?)»). Confírmalo con nosotros antes de mecanizar.

Cotas en mm de la serie LB por diámetro de cilindro; cada columna es una letra del plano
Ø (mm)	ØB (d11)	VD	VA	L2	WH	ØMM	SW	KK	AM	SW1	Z	L8	BG	RT	SW2	E	TG	EE	PL	J3
Ø32	30	10	4	16	26	12	10	M10x1,25	22	17	145	119	18	M6	6	46	32,5	G1/8	18	4
Ø40	35	10,5	4	20	30	16	13	M12x1,25	24	19	160	130	18	M6	6	54	38	G1/4	17,5	3,5
Ø50	40	11,5	4	25	37	20	17	M16x1,5	32	22	168	131	20	M8	8	64	46,5	G1/4	20,5	7
Ø63	45	15	4	26	37	20	17	M16x1,5	32	22	183	146	20	M8	8	74	56,5	G3/8	22	8 (?): dato dudoso del catálogo, mira la nota de arriba
Ø80	45	15,7	4	32	46	25	22	M20x1,5	40	30	199	153	19	M10	6	94	72	G3/8	22	11
Ø100	55	19,2	4	35	51,5	25	22	M20x1,5	40	30	214,5	163	19	M10	6	111	89	G1/2	26	9

Ver la página 8 del catálogo técnico de la serie LB (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Opciones

Bajo consulta: versiones PU, V, F, VS, W, IVR, R e IS.

Las opciones se eligen en el configurador, que suma su precio al del cilindro.

Accesorios

Para esta serie hay bridas (12 referencias), cables y conectores (4 referencias), charnelas y articulaciones (88 referencias), horquillas (8 referencias), kits de juntas (recambio) (18 referencias), patas (12 referencias), rótulas (4 referencias), sensores magnéticos (11 referencias), soportes de sensor (4 referencias), tuercas (4 referencias) y unidades de bloqueo (6 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Racores y conexiones para las tomas de aire y la regulación de velocidad
Tubos y espirales para llevar el aire hasta el cilindro
Válvulas y electroválvulas para mandarlo
Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo: De 1 a 10 bar (0,1 a 1 MPa). Presión de arranque: 0,3 bar (0,03 MPa)pág. 3 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)
Temperatura (juntas NBR): De 0 °C (-20 °C con aire seco) a +80 °Cpág. 3 del catálogo: Temperatura (juntas NBR) (PDF, se abre en otra pestaña)
Fluidos compatibles: Aire comprimido filtrado lubricado y no lubricado.pág. 3 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)
Sensores recomendados: DTpág. 3 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)
Normativa de referencia: RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 3 del catálogo: Normativa de referencia (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
