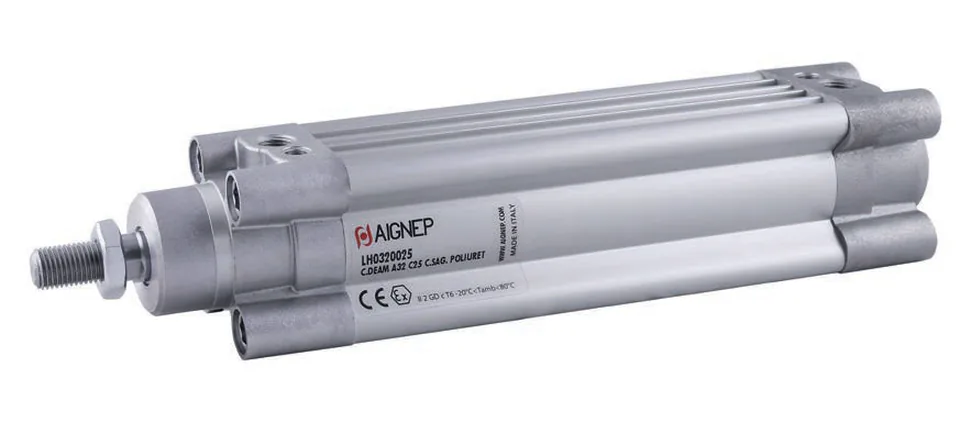

Cilindro ISO 15552 de doble efecto amortiguado

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

• Carreras intermedias: se cobran como la de tabla inmediatamente superior.
• Carreras de más de 1000 mm: precio de 1000 mm más un tanto por milímetro, en el configurador.

Plano y cotas

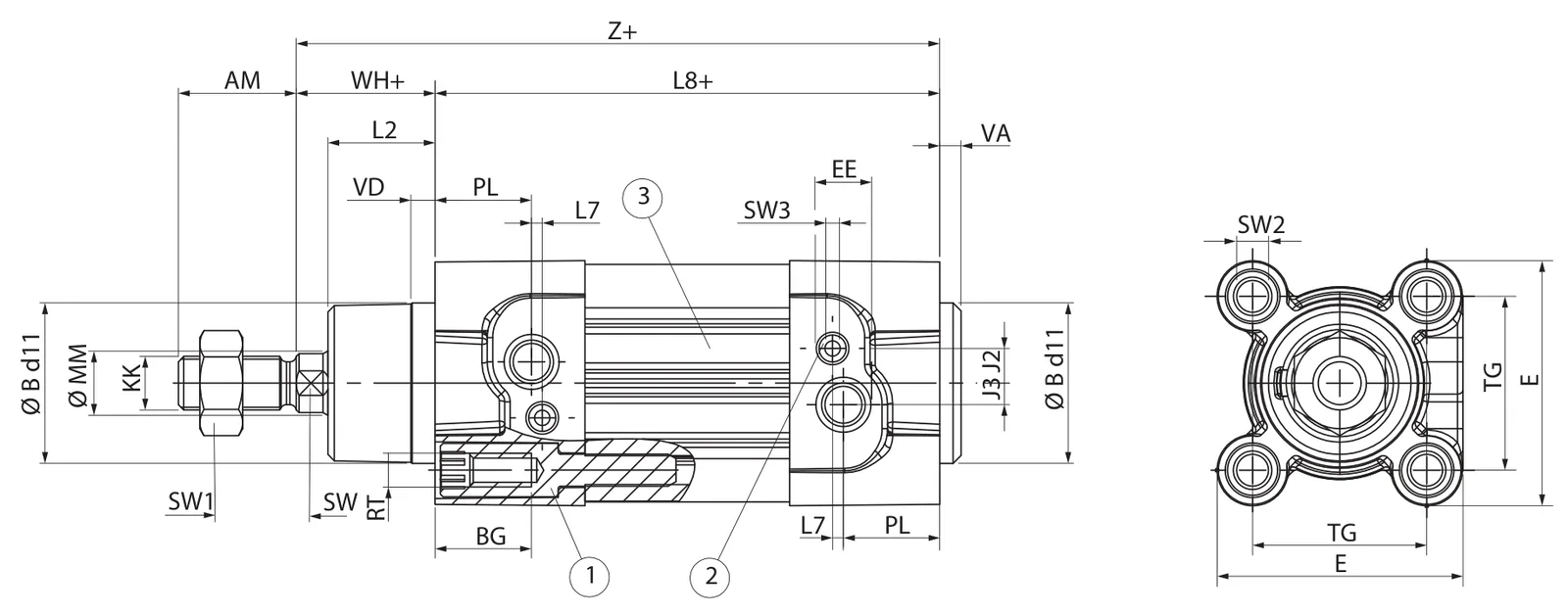

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

(ampliar, se abre en otra pestaña)

• «+»: añadir la carrera del cilindro.
• Círculo 1 (❶): tornillos con hexágono interior y rosca hembra, para montar los elementos de fijación y para el montaje directo.
• Círculo 2 (❷): tornillos para regular la amortiguación.
• Círculo 3 (❸): ranura para montar los sensores.
• Ojo: en Ø63, el catálogo de Aignep pone J3 = 8 en la serie LB y 11 en LH y LL (marcado con «(?)»). Confírmalo con nosotros antes de mecanizar.

Ver la página 6 del catálogo técnico de la serie LH (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Opciones

• Juntas de poliuretano (larga duración): +5 %
• Alta temperatura y compatibilidad química (todas las juntas en FKM): suplemento según el Ø
• Baja temperatura (-40 °C, juntas de poliuretano): suplemento según el Ø
• Junta rascador del vástago en FKM: suplemento según el Ø
• Resistente al agua y al lavado químico: suplemento según el Ø
• Resistente a la corrosión (FKM, rascador metálico, vástago INOX, tapas cataforesis): suplemento según el Ø
• Rascador metálico: suplemento según el Ø
• Vástago INOX: +15 %

Bajo consulta: bloqueo de vástago (LHB), tándem (LHT) y tapas con pintura especial anticorrosión NE.

Las opciones se eligen en el configurador, que suma su precio al del cilindro.

Accesorios

Para esta serie hay bridas (14 referencias), cables y conectores (4 referencias), charnelas y articulaciones (102 referencias), horquillas (9 referencias), kits de juntas (recambio) (21 referencias), patas (13 referencias), rótulas (5 referencias), sensores magnéticos (11 referencias), soportes de sensor (4 referencias), tuercas (5 referencias) y unidades de bloqueo (7 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

• Racores y conexiones para las tomas de aire y la regulación de velocidad
• Tubos y espirales para llevar el aire hasta el cilindro
• Válvulas y electroválvulas para mandarlo
• Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa). Presión de arranque: 0,3 bar (0,03 MPa)pág. 3 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)

Temperatura (juntas NBR)

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 3 del catálogo: Temperatura (juntas NBR) (PDF, se abre en otra pestaña)

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 3 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)

Sensores recomendados

DTpág. 3 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)

Normativa de referencia

RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 3 del catálogo: Normativa de referencia (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.

Descargas

• PDFCatálogo técnico de la serie (LH · Cilindro ISO 15552 de doble efecto amortiguado)PDF, 2,4 MB, se abre en otra pestaña
• PDFInstrucciones de uso y mantenimiento (LH · Cilindro ISO 15552 de doble efecto amortiguado)PDF, 251 KB, se abre en otra pestaña
• PDFDeclaración ATEX de los cilindrosPDF, 188 KB, se abre en otra pestaña
• PDFInstrucciones adicionales ATEX de cilindros y válvulas (en inglés)PDF, 128 KB, se abre en otra pestaña

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.
