Cilindro de vástagos gemelos pasantes

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

• Carreras intermedias: se cobran como la de tabla inmediatamente superior.

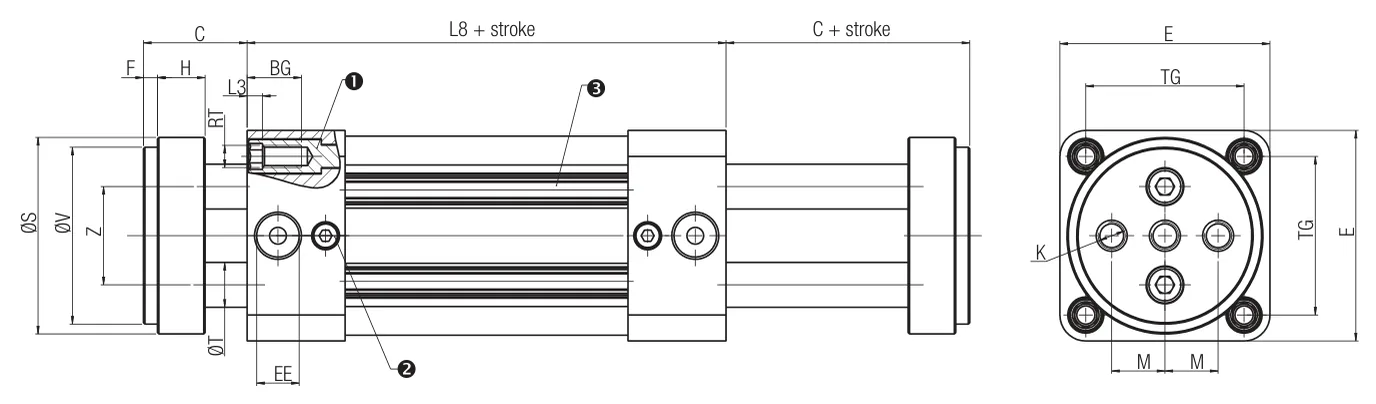

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

(ampliar, se abre en otra pestaña)

• En el plano, «+ STROKE» es más la carrera.
• Círculo 1 (❶): tornillos con hexágono interior y rosca hembra, para montar los elementos de fijación y para el montaje directo.
• Círculo 2 (❷): tornillos para regular la amortiguación.
• Círculo 3 (❸): ranura para montar los sensores.
• No ponemos las cotas ØB (d11), F1, VA, L2, WH, ØMM, SW, KK, PL y ZM: están en la tabla del catálogo (página 6 del PDF), pero no salen rotuladas en este plano.

Ver la página 6 del catálogo técnico de la serie NQA (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Accesorios

Para esta serie hay bridas (12 referencias), cables y conectores (4 referencias), charnelas y articulaciones (88 referencias), horquillas (8 referencias), patas (12 referencias), rótulas (4 referencias), sensores magnéticos (11 referencias), soportes de sensor (4 referencias), tuercas (4 referencias) y unidades de bloqueo (6 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

• Racores y conexiones para las tomas de aire y la regulación de velocidad
• Tubos y espirales para llevar el aire hasta el cilindro
• Válvulas y electroválvulas para mandarlo
• Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)

Sensores recomendados

DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)

Materiales

• Tornillos allen en acero zincado
• Brida en aluminio anodizado
• Vástagos en Acero cromado o Acero inox
• Junta vástagos en Poliuretano
• Tornillo amortiguador en Acero zincado
• Junta tórica en NBR
• Anillo elástico en Acero
• Cojinetes en acero teflonato PTFE
• Junta amortiguador en Poliuretano
• Cono amortiguador en latón
• Junta tórica en NBR
• Tornillos allen en acero zincado
• Magnete en Plastoferrita
• Pistón anterior en Aluminio
• Junta pistón en Poliuretano
• Pistón posterior en resina acetálica
• Junta tórica en NBR
• Tornillo en acero
• Tuerca en acero zincado
• Junta amortiguador en Poliuretano
• Tapa Posterior en Aluminio Presofundido
• Tornillos de fijación en acero zincado
• Camisa en Aluminio anodizado
• Tapa Anterior en Aluminio Presofundido

pág. 1 del catálogo: Materiales (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.

Descargas

• PDFCatálogo técnico de la serie (NQA · Cilindro de vástagos gemelos pasantes)PDF, 2,8 MB, se abre en otra pestaña
• PDFInstrucciones de uso y mantenimiento (NQA · Cilindro de vástagos gemelos pasantes)PDF, 183 KB, se abre en otra pestaña
• PDFDeclaración ATEX de los cilindrosPDF, 188 KB, se abre en otra pestaña
• PDFInstrucciones adicionales ATEX de cilindros y válvulas (en inglés)PDF, 128 KB, se abre en otra pestaña

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.
