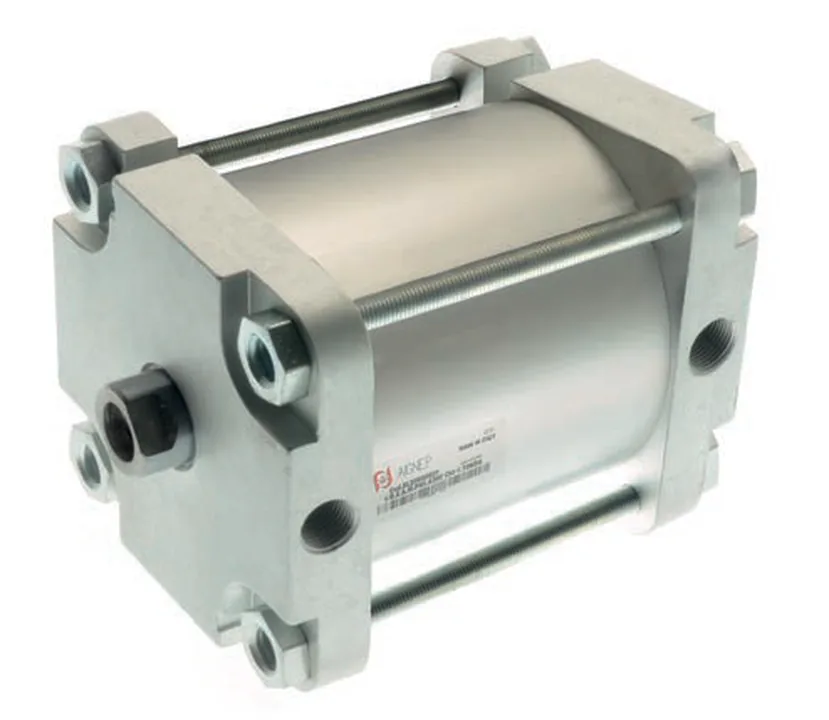

Cilindro compacto ISO Interface de doble efecto

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

• Carreras intermedias: se cobran como la de tabla inmediatamente superior.

Plano y cotas

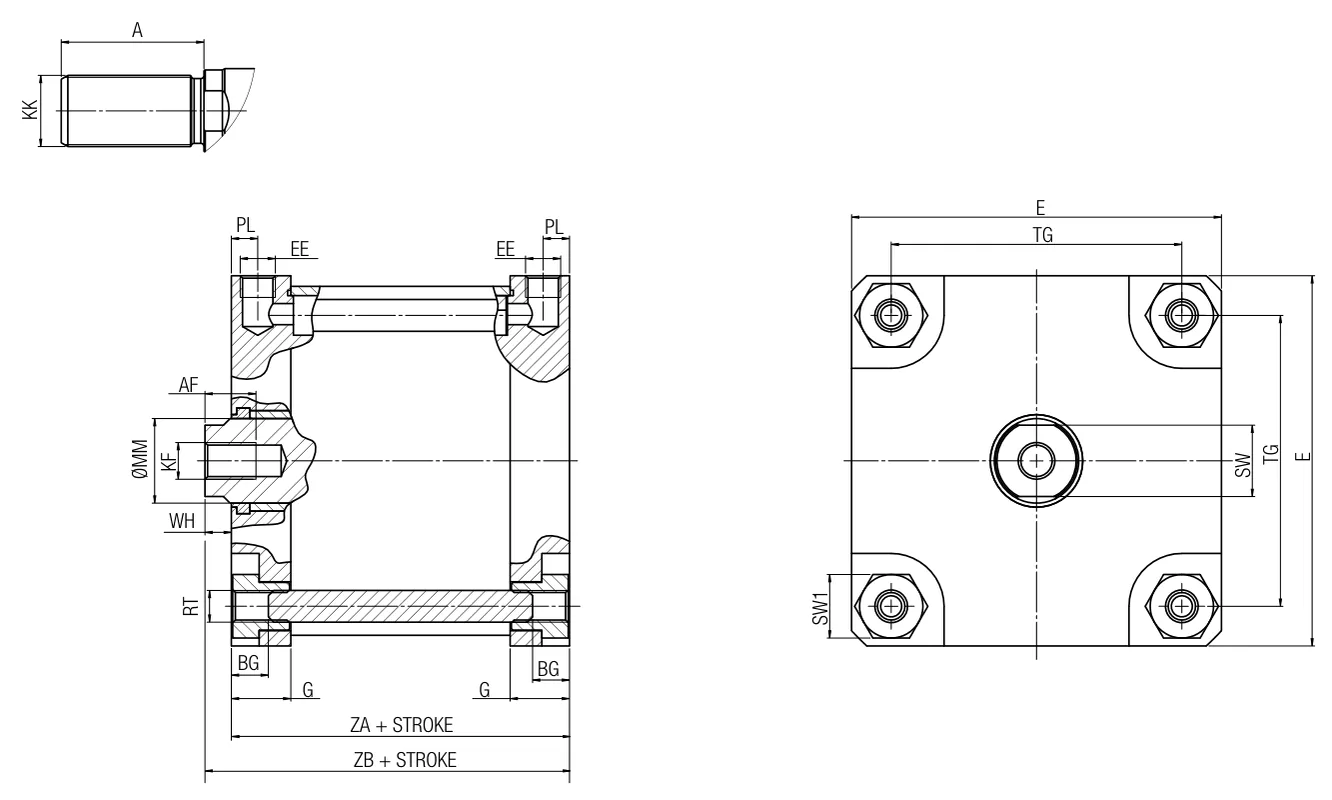

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

(ampliar, se abre en otra pestaña)

• En el plano, «+ STROKE» es más la carrera.

Ver la página 4 del catálogo técnico de la serie PF (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Accesorios

Para esta serie hay bridas (4 referencias), cables y conectores (4 referencias), charnelas y articulaciones (23 referencias), patas (4 referencias), sensores magnéticos (9 referencias) y soportes de sensor (1 referencia). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

• Racores y conexiones para las tomas de aire y la regulación de velocidad
• Tubos y espirales para llevar el aire hasta el cilindro
• Válvulas y electroválvulas para mandarlo
• Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)

Sensores recomendados

DSL, DSH, DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)

Normativa de referencia

RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2 del catálogo: Normativa de referencia (PDF, se abre en otra pestaña)

Materiales

• Vástago en Acero cromado o Acero inox
• Junta vástago en Poliuretano
• Tapa anterior en Aluminio Anodizado
• Tornillos de fijación en Acero zincado
• Junta tórica en NBR
• Cojinete en Bronce sinterizado
• Tornillos de fijación en Acero zincado
• Magnete en Plastoferrita
• Pistón NBR (Ø250 Pistón en Aluminio e poliuretano)
• Arandela en acero zincado
• Tuerca en Acero zincado
• Camisa en Aluminio anodizado
• Tapa posterior en Aluminio Anodizado

pág. 1 del catálogo: Materiales (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.

Descargas

• PDFCatálogo técnico de la serie (PF · Cilindro compacto ISO Interface de doble efecto)PDF, 411 KB, se abre en otra pestaña
• PDFInstrucciones de uso y mantenimiento (PF · Cilindro compacto ISO Interface de doble efecto)PDF, 207 KB, se abre en otra pestaña
• PDFDeclaración ATEX de los cilindrosPDF, 188 KB, se abre en otra pestaña
• PDFInstrucciones adicionales ATEX de cilindros y válvulas (en inglés)PDF, 128 KB, se abre en otra pestaña

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.
