Cilindro compacto Unitop de simple efecto

Ø 12 a 100 mm · carreras de 5 a 25 mm

Serie QB de Aignep: cilindro compacto Unitop de simple efecto. Compactos de carrera corta, poca longitud para el diámetro.

Frente a la QF, la serie de referencia de su familia, es de simple efecto.

Simple efecto: el aire saca el vástago y un muelle lo hace volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos.

Se fabrica en Ø 12, 16, 20, 25, 32, 40, 50, 63, 80 y 100 mm, con carreras de 5 a 25 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.

Desde, por pieza, IVA incluido

52,42 €

Sin IVA

43,32 €

Ø12 × 5 mm, sin opciones

En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.

Configurar este cilindroMedidas y preciosPlano y cotasFichas y descargasPedir presupuesto

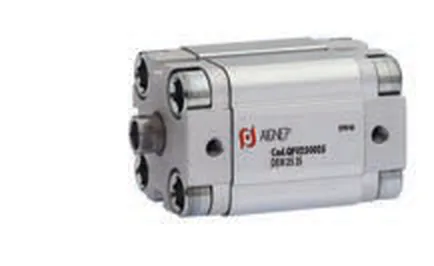

QB · Cilindro compacto Unitop de simple efecto, foto del catálogo de Aignep

Catálogo-tarifa Aignep 2026, pág. 410.

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

Diámetros de la serie QB, sus carreras de tabla y el precio desde
Ø (mm)Carreras de tabla (mm)Desde sin IVACon IVAConfigurar
Ø125 a 10 (2 carreras)43,32 €52,42 €Configurar Ø12 mm
Ø165 a 25 (5 carreras)44,07 €53,32 €Configurar Ø16 mm
Ø205 a 25 (5 carreras)48,64 €58,85 €Configurar Ø20 mm
Ø255 a 25 (5 carreras)49,41 €59,79 €Configurar Ø25 mm
Ø325 a 25 (5 carreras)53,98 €65,32 €Configurar Ø32 mm
Ø405 a 25 (5 carreras)69,61 €84,23 €Configurar Ø40 mm
Ø505 a 25 (5 carreras)80,54 €97,45 €Configurar Ø50 mm
Ø635 a 25 (5 carreras)101,09 €122,32 €Configurar Ø63 mm
Ø805 a 25 (5 carreras)125,24 €151,54 €Configurar Ø80 mm
Ø1005 a 25 (5 carreras)159,62 €193,14 €Configurar Ø100 mm
  • Carreras intermedias: se cobran como la de tabla inmediatamente superior.
Ver el precio de cada carrera (5 carreras × 10 diámetros)

Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.

Precio por pieza con IVA (y sin IVA debajo) de la serie QB, por carrera y diámetro; «no existe» si esa medida no se fabrica
Carrera (mm)Ø12Ø16Ø20Ø25Ø32Ø40Ø50Ø63Ø80Ø100
552,42 €43,32 € sin IVA53,32 €44,07 € sin IVA58,85 €48,64 € sin IVA59,79 €49,41 € sin IVA65,32 €53,98 € sin IVA84,23 €69,61 € sin IVA97,45 €80,54 € sin IVA122,32 €101,09 € sin IVA151,54 €125,24 € sin IVA193,14 €159,62 € sin IVA
1052,78 €43,62 € sin IVA53,69 €44,37 € sin IVA59,31 €49,02 € sin IVA60,23 €49,78 € sin IVA66,03 €54,57 € sin IVA85,62 €70,76 € sin IVA99,14 €81,93 € sin IVA124,52 €102,91 € sin IVA154,78 €127,92 € sin IVA197,23 €163,00 € sin IVA
15no existe54,09 €44,70 € sin IVA59,79 €49,41 € sin IVA60,69 €50,16 € sin IVA66,79 €55,20 € sin IVA87,01 €71,91 € sin IVA100,78 €83,29 € sin IVA126,72 €104,73 € sin IVA158,00 €130,58 € sin IVA201,39 €166,44 € sin IVA
20no existe54,44 €44,99 € sin IVA60,23 €49,78 € sin IVA61,14 €50,53 € sin IVA67,51 €55,79 € sin IVA88,37 €73,03 € sin IVA102,47 €84,69 € sin IVA128,93 €106,55 € sin IVA161,20 €133,22 € sin IVA205,55 €169,88 € sin IVA
25no existe54,81 €45,30 € sin IVA60,69 €50,16 € sin IVA61,63 €50,93 € sin IVA68,26 €56,41 € sin IVA89,76 €74,18 € sin IVA104,08 €86,02 € sin IVA131,15 €108,39 € sin IVA164,44 €135,90 € sin IVA209,64 €173,26 € sin IVA

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

Plano de la serie QB con cada cota marcada con una letra (ampliar, se abre en otra pestaña)
Plano del catálogo técnico de Aignep, página 6 del PDF. Pulsa la imagen para verla en grande (se abre en otra pestaña).
  • «+»: añadir la carrera del cilindro.
Cotas en mm de la serie QB por diámetro de cilindro; cada columna es una letra del plano
Ø (mm)KKATT1T2D1LE1M3T3M2HH2D2NN1L2EL1H1CH
Ø12M616641,5629M5M416M3357,566,528,53018142,55
Ø16M820842629M5M416M4358,586,528,53018143,57
Ø20M10x1,2522842636M5M518,5M53971083137,5221,5469
Ø25M10x1,2522842640M5M518,5M53971083141,5261,5469
Ø32M10x1,25221042,8650G1/8M621,5M6427126,535,5523224910
Ø40M10x1,25221042,8660G1/8M621,5M645,58,5127,53862,5422,55410
Ø50M12x1,25241243,5668G1/8M823,5M845,510167,5387150355,513
Ø63M12x1,25241243,5887G1/8M1028,5M85110,5167,543,59162461,513
Ø80M16x1,5321644,58107G1/8M1028,5M106212209,552,51118247517
Ø100M20x1,54020468128G1/4M1028,5M126815,52510,557,5133103583,522

Ver la página 6 del catálogo técnico de la serie QB (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Opciones

  • Vástago macho (rosca exterior): +10 %

Bajo consulta: alta temperatura, juntas de poliuretano para alta temperatura.

Las opciones se eligen en el configurador, que suma su precio al del cilindro.

Accesorios

Para esta serie hay bridas (9 referencias), cables y conectores (4 referencias), charnelas y articulaciones (21 referencias), horquillas (10 referencias), kits de juntas (recambio) (20 referencias), patas (9 referencias), rótulas (11 referencias) y sensores magnéticos (9 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

Datos técnicos

Presión de trabajo
De 1 a 10 bar (0,1 a 1 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)
Temperatura
De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)
Fluidos compatibles
Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)
Sensores recomendados
DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)
Normativa de referencia
RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2 del catálogo: Normativa de referencia (PDF, se abre en otra pestaña)
Materiales
  • Vástago pistón acero cromado (AISI 303 de 12 a 25) (C40 de 32 a 100)
  • Tapa anterior en aluminio anodizado
  • Tornillos en acero zincado
  • Junta vástago en poliuretano
  • Cojinete en bronce sinterizado
  • Junta tórica en NBR
  • Junta pistón en poliuretano
  • Magnete en plastoferrita
  • Pistón en aluminio
  • Junta tórica en NBR (de 32 a 40)
  • Tuerca fijación pistón en acero zincado
  • Camisa cilindro en aluminio anodizado
  • Tapa posterior en aluminio anodizado
pág. 1 del catálogo: Materiales (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.

Descargas

Certificados generales de Aignep (5)

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.

Fabricante: Aignep
