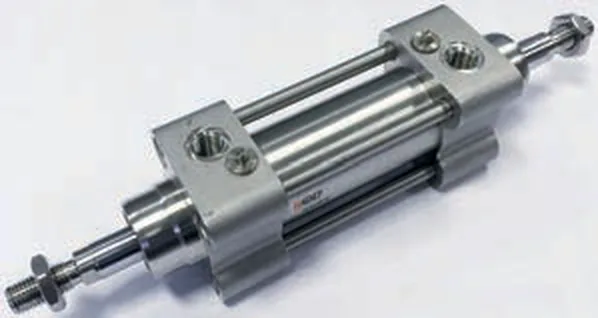

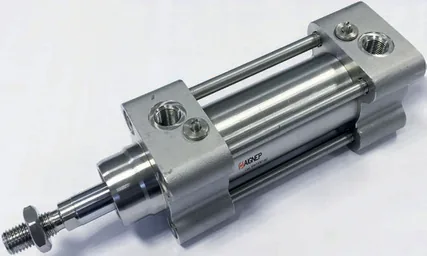

Cilindro ISO 15552 INOX con vástago pasante

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

• Carreras intermedias: se cobran como la de tabla inmediatamente superior.

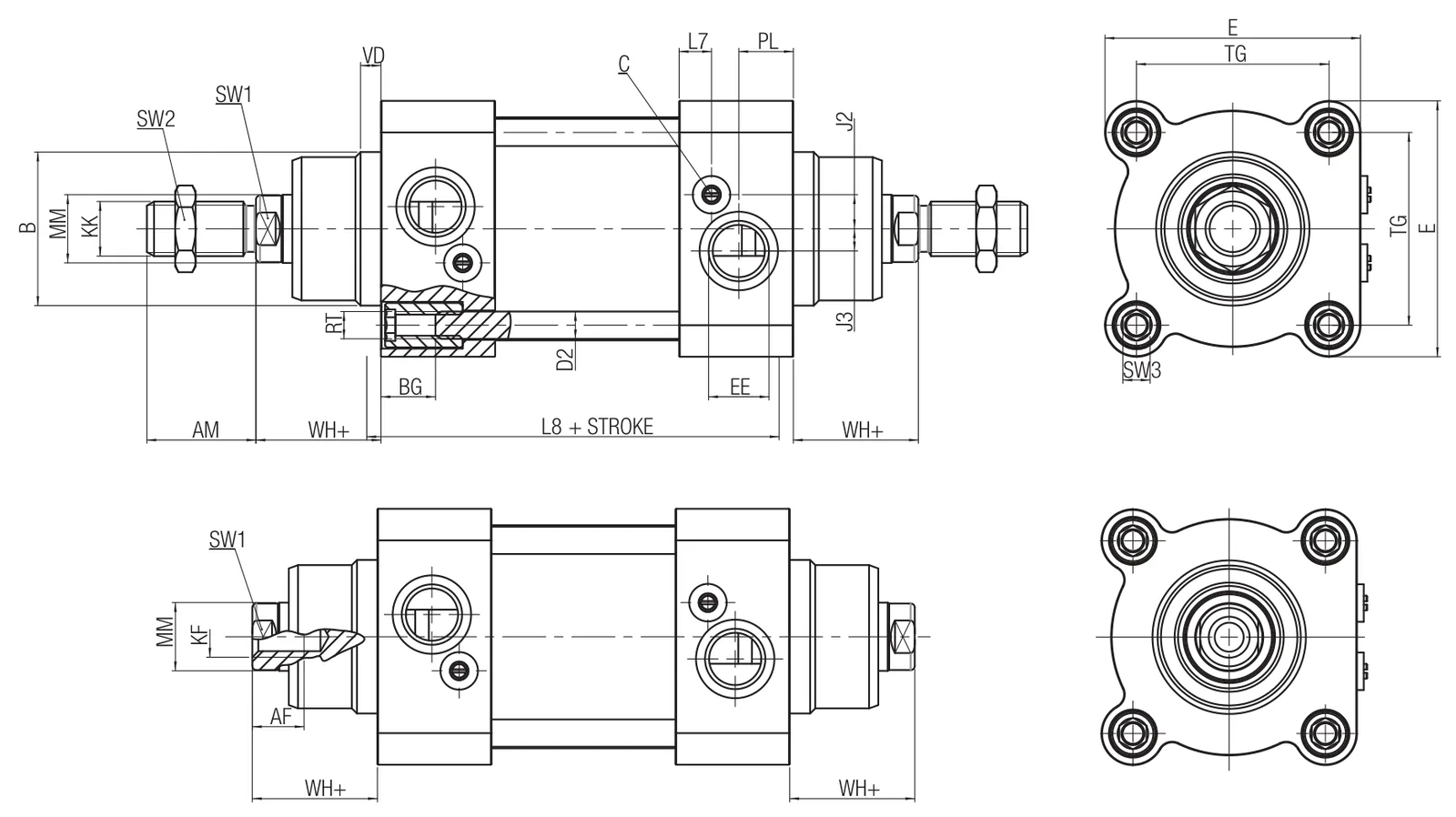

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

(ampliar, se abre en otra pestaña)

• «+»: añadir la carrera del cilindro.
• En el plano, «+ STROKE» es más la carrera.
• No ponemos las cotas L2 y VA: están en la tabla del catálogo (página 5 del PDF), pero no salen rotuladas en este plano.
• «–»: ese diámetro no tiene esa cota.

Ver la página 5 del catálogo técnico de la serie VLI (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Accesorios

Para esta serie hay bridas (6 referencias), cables y conectores (4 referencias), charnelas y articulaciones (62 referencias), horquillas (5 referencias), patas (7 referencias), rótulas (5 referencias), sensores magnéticos (9 referencias), soportes de sensor (3 referencias) y tuercas (5 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

• Racores y conexiones para las tomas de aire y la regulación de velocidad
• Tubos y espirales para llevar el aire hasta el cilindro
• Válvulas y electroválvulas para mandarlo
• Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)

Sensores recomendados

DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)

Adaptador para sensor

EXFpág. 2 del catálogo: Adaptador para sensor (PDF, se abre en otra pestaña)

Materiales

• Vástago en acero INOX AISI 304/316
• Juntas en Poliuretano
• Casquillo en bronce sinterizado
• Tapa en acero INOX AISI 304/316
• Juntas en Poliuretano
• Tubo en acero INOX AISI 304/316
• Juntas en Poliuretano
• Magnete en plastoferrita
• Patín de guía en PBT+PTFE
• Pistón en aluminio fundido
• Amortiguación neumática
• Tapa en acero INOX AISI 304/316

pág. 1 del catálogo: Materiales (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.

Descargas

• PDFCatálogo técnico de la serie (VLI · Cilindro ISO 15552 INOX con vástago pasante)PDF, 564 KB, se abre en otra pestaña
• PDFInstrucciones de uso y mantenimiento (VLI · Cilindro ISO 15552 INOX con vástago pasante)PDF, 165 KB, se abre en otra pestaña

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.
