ISO 21287
WF · Cilindro compacto ISO 21287 de doble efecto
Ø 20 a 100 mm · carreras de 5 a 200 mm
desde 58,85 € IVA incl.
8 diámetrosWBCilindros compactos ISO 21287ISO 21287Simple efecto
Cilindro compacto ISO 21287 de simple efecto
Ø 20 a 100 mm · carreras de 5 a 25 mm
Serie WB de Aignep: cilindro compacto ISO 21287 de simple efecto. Compactos según la norma ISO 21287, intercambiables con otras marcas.
Frente a la WF, la serie de referencia de su familia, es de simple efecto.
Simple efecto: el aire saca el vástago y un muelle lo hace volver. Émbolo magnético, para saber dónde está el vástago con sensores magnéticos.
Se fabrica en Ø 20, 25, 32, 40, 50, 63, 80 y 100 mm, con carreras de 5 a 25 mm. Admite carreras intermedias: se cobran como la carrera de tabla inmediatamente superior.
Desde, por pieza, IVA incluido
58,87 €
Sin IVA
48,65 €
Ø20 × 5 mm, sin opciones
En el configurador eliges diámetro, carrera y opciones: te da el código Aignep exacto, el precio y los accesorios que le sirven. Los de carrera de tabla sin opciones, y sus accesorios, se compran en línea; los demás te los presupuestamos en el día.
Medidas y precios
Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.
| Ø (mm) | Carreras de tabla (mm) | Desde sin IVA | Con IVA | Configurar |
|---|---|---|---|---|
| Ø20 | 5 a 25 (5 carreras) | 48,65 € | 58,87 € | Configurar Ø20 mm |
| Ø25 | 5 a 25 (5 carreras) | 49,41 € | 59,79 € | Configurar Ø25 mm |
| Ø32 | 5 a 25 (5 carreras) | 58,21 € | 70,43 € | Configurar Ø32 mm |
| Ø40 | 5 a 25 (5 carreras) | 68,64 € | 83,05 € | Configurar Ø40 mm |
| Ø50 | 5 a 25 (5 carreras) | 72,06 € | 87,19 € | Configurar Ø50 mm |
| Ø63 | 5 a 25 (5 carreras) | 83,24 € | 100,72 € | Configurar Ø63 mm |
| Ø80 | 5 a 25 (5 carreras) | 108,70 € | 131,53 € | Configurar Ø80 mm |
| Ø100 | 5 a 25 (5 carreras) | 154,27 € | 186,67 € | Configurar Ø100 mm |
- Carreras intermedias: se cobran como la de tabla inmediatamente superior.
Ver el precio de cada carrera (5 carreras × 8 diámetros)
Precio por pieza con IVA y, debajo, sin IVA. Un guion (–) quiere decir que esa medida no existe.
| Carrera (mm) | Ø20 | Ø25 | Ø32 | Ø40 | Ø50 | Ø63 | Ø80 | Ø100 |
|---|---|---|---|---|---|---|---|---|
| 5 | 58,87 €48,65 € sin IVA | 59,79 €49,41 € sin IVA | 70,43 €58,21 € sin IVA | 83,05 €68,64 € sin IVA | 87,19 €72,06 € sin IVA | 100,72 €83,24 € sin IVA | 131,53 €108,70 € sin IVA | 186,67 €154,27 € sin IVA |
| 10 | 59,36 €49,06 € sin IVA | 60,27 €49,81 € sin IVA | 70,93 €58,62 € sin IVA | 83,73 €69,20 € sin IVA | 88,08 €72,79 € sin IVA | 101,82 €84,15 € sin IVA | 133,16 €110,05 € sin IVA | 188,98 €156,18 € sin IVA |
| 15 | 59,79 €49,41 € sin IVA | 60,69 €50,16 € sin IVA | 71,41 €59,02 € sin IVA | 84,46 €69,80 € sin IVA | 89,01 €73,56 € sin IVA | 102,87 €85,02 € sin IVA | 134,73 €111,35 € sin IVA | 191,29 €158,09 € sin IVA |
| 20 | 60,27 €49,81 € sin IVA | 61,17 €50,55 € sin IVA | 71,98 €59,49 € sin IVA | 85,11 €70,34 € sin IVA | 89,92 €74,31 € sin IVA | 103,94 €85,90 € sin IVA | 136,29 €112,64 € sin IVA | 193,67 €160,06 € sin IVA |
| 25 | 60,69 €50,16 € sin IVA | 61,67 €50,97 € sin IVA | 72,49 €59,91 € sin IVA | 85,79 €70,90 € sin IVA | 90,81 €75,05 € sin IVA | 105,02 €86,79 € sin IVA | 137,94 €114,00 € sin IVA | 196,01 €161,99 € sin IVA |

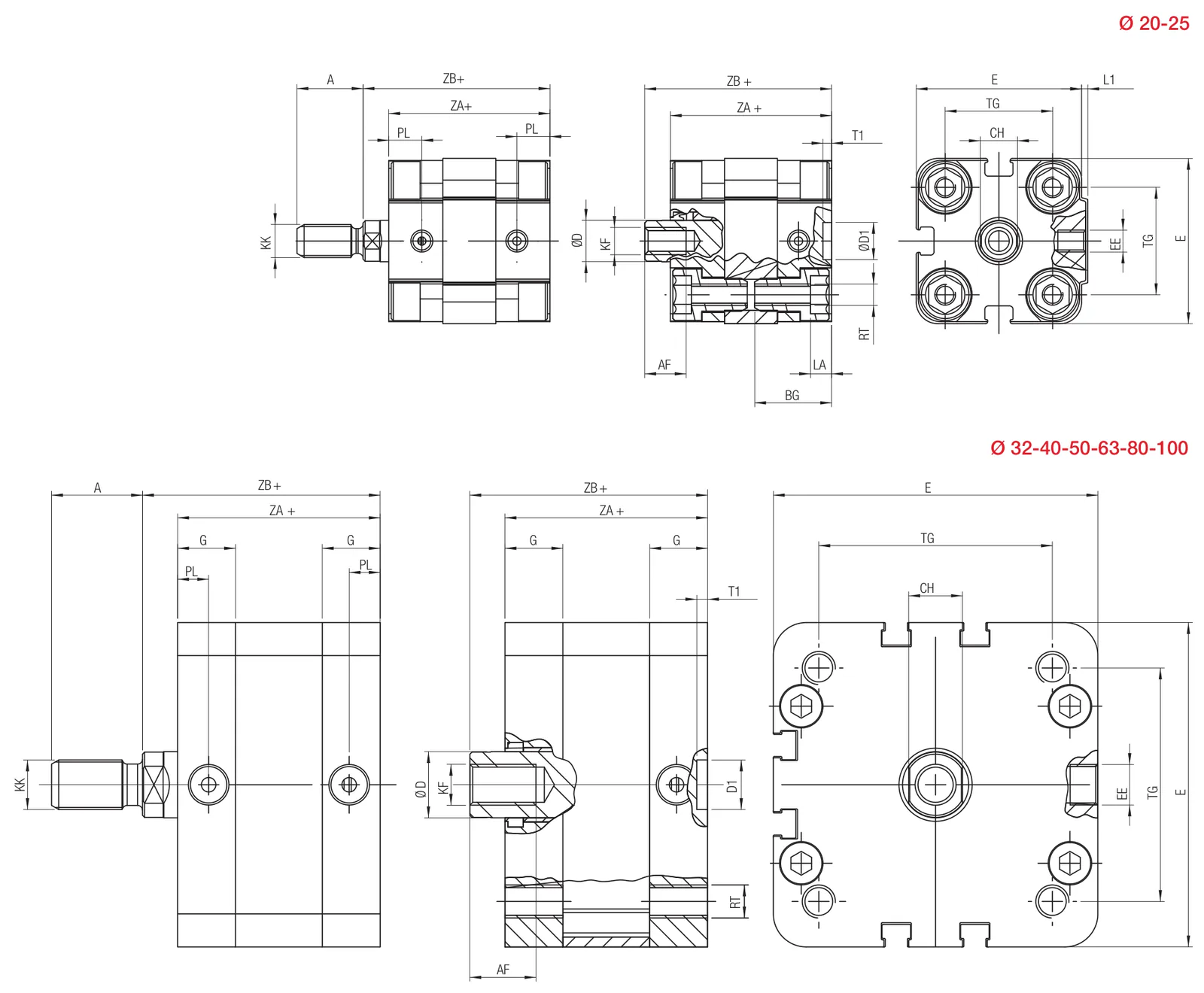

Plano y cotas
Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.
(ampliar, se abre en otra pestaña)- «+»: añadir la carrera del cilindro.
- «*»: como en la versión UNITOP.
- «–»: ese diámetro no tiene esa cota.
| Ø (mm) | ØD | E | L1 | A | KK | CH | AF | KF | BG | LA | RT | G | TG | EE | PL | ØD1 | T1 | ZA+ | ZB+ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| *Ø20 | 10 | 36 | 1,5 | 16 | M8x1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | no tiene | 22 | M5 | 8 | *6 | *4 | *39 | *45 |
| *Ø25 | 10 | 40 | 1,5 | 16 | M8x1,25 | 9 | 10 | M6 | 18,5 | 5 | M5 | no tiene | 26 | M5 | 8 | *6 | *4 | 39 | 45,5 |
| Ø32 | 12 | 49 | no tiene | 19 | M10x1,25 | 10 | 12 | M8 | no tiene | no tiene | M6 | 14,5 | 32,5 | G1/8 | 7,5 | 9 | 2,1 | 44 | 51 |
| Ø40 | 12 | 55 | no tiene | 19 | M10x1,25 | 10 | 12 | M8 | no tiene | no tiene | M6 | 15 | 38 | G1/8 | 7,5 | 9 | 2,1 | 45 | 52 |
| Ø50 | 16 | 68 | no tiene | 22 | M12x1,25 | 13 | 16 | M10 | no tiene | no tiene | M8 | 14,5 | 46,5 | G1/8 | 7,5 | 12 | 2,6 | 45 | 53 |
| Ø63 | 16 | 78,5 | no tiene | 22 | M12x1,25 | 13 | 16 | M10 | no tiene | no tiene | M8 | 14 | 56,5 | G1/8 | 7,5 | 12 | 2,6 | 49 | 57,5 |
| Ø80 | 20 | 98 | no tiene | 28 | M16x1,5 | 17 | 20 | M12 | no tiene | no tiene | M10 | 15,5 | 72 | G1/8 | 7,5 | 12 | 2,6 | 54 | 64 |
| Ø100 | 25 | 115 | no tiene | 28 | M16x1,5 | 22 | 20 | M12 | no tiene | no tiene | M10 | 20 | 89 | G1/8 | 7,5 | 12 | 2,6 | 67 | 77 |
Ver la página 6 del catálogo técnico de la serie WB (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.
Opciones
- Vástago macho (rosca exterior): +10 %
Las opciones se eligen en el configurador, que suma su precio al del cilindro.
Accesorios
Para esta serie hay bridas (8 referencias), cables y conectores (4 referencias), charnelas y articulaciones (56 referencias), horquillas (8 referencias), kits de juntas (recambio) (8 referencias), patas (14 referencias), rótulas (8 referencias), sensores magnéticos (9 referencias) y tuercas (4 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.
Para montar el cilindro
- Racores y conexiones para las tomas de aire y la regulación de velocidad
- Tubos y espirales para llevar el aire hasta el cilindro
- Válvulas y electroválvulas para mandarlo
- Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada
Datos técnicos
- Presión de trabajo
- De 1 a 10 bar (0,1 a 1 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)
- Temperatura
- De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)
- Fluidos compatibles
- Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)
- Sensores recomendados
- DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)
- Normativa de referencia
- RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2 del catálogo: Normativa de referencia (PDF, se abre en otra pestaña)
- Materiales
- Vástago pistón acero cromado (AISI 303 de 20 a 25) (C40 de 32 a 100)
- Tapa anterior en aluminio anodizado
- Tornillos en acero zincado
- Junta vástago en poliuretano
- Cojinete en bronce sinterizado
- Junta tórica en NBR
- Junta pistón en poliuretano
- Magnete en plastoferrita
- Pistón en aluminio
- Junta tórica en NBR (de 32 a 40)
- Tuerca fijación pistón en acero zincado
- Camisa cilindro en aluminio anodizado
- Tapa posterior en aluminio anodizado
Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.
Descargas
- Catálogo técnico de la serie (WB · Cilindro compacto ISO 21287 de simple efecto)PDF, 607 KB, se abre en otra pestaña
- Instrucciones de uso y mantenimiento (WB · Cilindro compacto ISO 21287 de simple efecto)PDF, 297 KB, se abre en otra pestaña
- Declaración ATEX de los cilindrosPDF, 188 KB, se abre en otra pestaña
- Instrucciones adicionales ATEX de cilindros y válvulas (en inglés)PDF, 128 KB, se abre en otra pestaña
Certificados generales de Aignep (5)
- Certificado ISO 9001 de Aignep, se abre en otra pestaña (PDF, 892 KB)
- Declaración RoHS (en inglés), se abre en otra pestaña (PDF, 249 KB)
- Declaración REACH y SCIP (en inglés), se abre en otra pestaña (PDF, 441 KB)
- Declaración sobre PFAS: qué series los llevan (en inglés), se abre en otra pestaña (PDF, 238 KB)
- Declaración «sin silicona» (en italiano), se abre en otra pestaña (PDF, 219 KB)
Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.
Fabricante: Aignep
