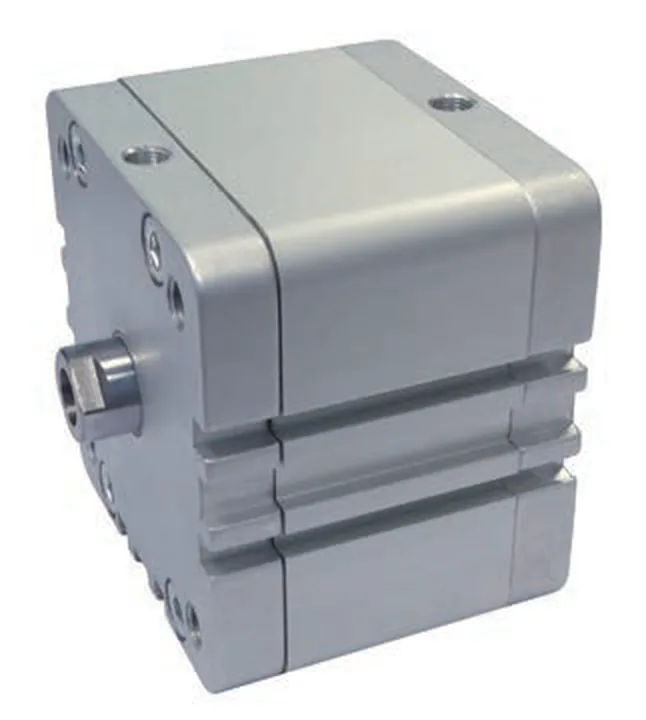

Cilindro compacto ISO 21287 de doble efecto

Medidas y precios

Precio por pieza de la carrera más corta de cada diámetro, sin opciones. Pulsa «Configurar» para elegir la carrera y ver el código.

• Carreras intermedias: se cobran como la de tabla inmediatamente superior.

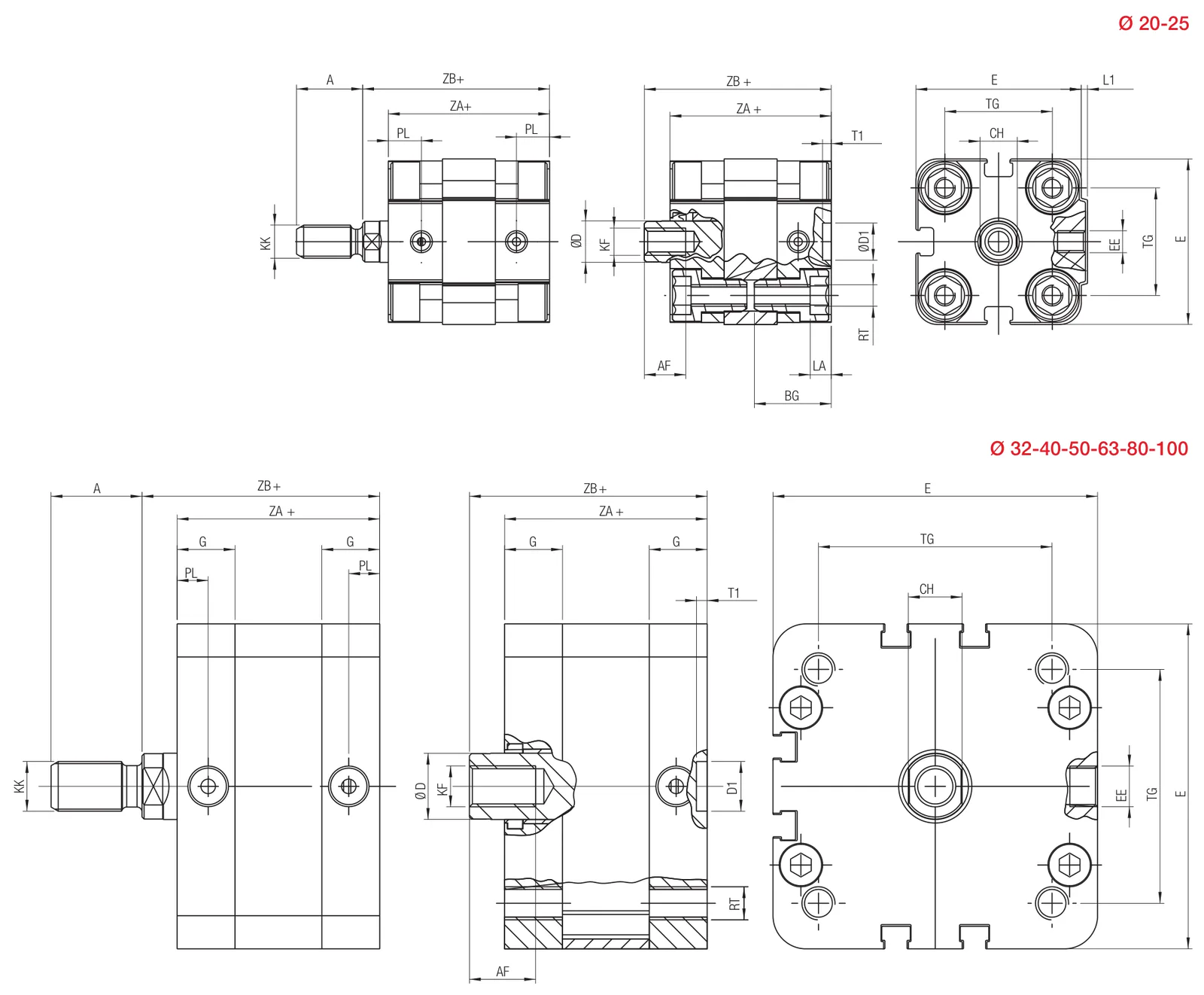

Plano y cotas

Medidas de montaje en mm, del catálogo técnico de Aignep. Las letras del plano son las columnas de la tabla.

(ampliar, se abre en otra pestaña)

• «+»: añadir la carrera del cilindro.
• «*»: como en la versión UNITOP.
• «–»: ese diámetro no tiene esa cota.

Ver la página 8 del catálogo técnico de la serie WF (PDF, se abre en otra pestaña). Antes de mecanizar, comprueba las cotas en el catálogo.

Opciones

• Vástago macho (rosca exterior): +10 %

Las opciones se eligen en el configurador, que suma su precio al del cilindro.

Accesorios

Para esta serie hay bridas (8 referencias), cables y conectores (4 referencias), charnelas y articulaciones (56 referencias), horquillas (8 referencias), kits de juntas (recambio) (8 referencias), patas (14 referencias), rótulas (8 referencias), sensores magnéticos (9 referencias) y tuercas (4 referencias). En el configurador, al elegir el diámetro, ves los que le sirven con su código y su precio.

Ver los accesorios en el configurador

Para montar el cilindro

• Racores y conexiones para las tomas de aire y la regulación de velocidad
• Tubos y espirales para llevar el aire hasta el cilindro
• Válvulas y electroválvulas para mandarlo
• Tratamiento del aire (FRL) filtro, regulador y lubricador a la entrada

Datos técnicos

Presión de trabajo

De 1 a 10 bar (0,1 a 1 MPa)pág. 2 del catálogo: Presión de trabajo (PDF, se abre en otra pestaña)

Temperatura

De 0 °C (-20 °C con aire seco) a +80 °Cpág. 2 del catálogo: Temperatura (PDF, se abre en otra pestaña)

Fluidos compatibles

Aire comprimido filtrado lubricado y no lubricado.pág. 2 del catálogo: Fluidos compatibles (PDF, se abre en otra pestaña)

Sensores recomendados

DTpág. 2 del catálogo: Sensores recomendados (PDF, se abre en otra pestaña)

Normativa de referencia

RoHS (2011/65/CE), REACH (CE 1907/2006), ATEX II 2GD Ex h IIC T6, Sin siliconapág. 2 del catálogo: Normativa de referencia (PDF, se abre en otra pestaña)

Materiales

• Vástago pistón acero cromado (AISI 303 de 20 a 25) (C40 de 32 a 100)
• Tapa anterior en aluminio anodizado
• Tornillos en acero zincado
• Junta vástago en poliuretano
• Cojinete en bronce sinterizado
• Junta tórica en NBR
• Junta pistón en poliuretano
• Magnete en plastoferrita
• Pistón en aluminio
• Junta tórica en NBR (de 32 a 40)
• Tuerca fijación pistón en acero zincado
• Camisa cilindro en aluminio anodizado
• Tapa posterior en aluminio anodizado

pág. 1 del catálogo: Materiales (PDF, se abre en otra pestaña)

Del catálogo técnico de Aignep: datos generales de las series que recoge (los diámetros y carreras de esta serie son los de la tabla de precios de arriba). El número de página abre esa página del PDF.

Descargas

• PDFCatálogo técnico de la serie (WF · Cilindro compacto ISO 21287 de doble efecto)PDF, 607 KB, se abre en otra pestaña
• PDFInstrucciones de uso y mantenimiento (WF · Cilindro compacto ISO 21287 de doble efecto)PDF, 297 KB, se abre en otra pestaña
• PDFDeclaración ATEX de los cilindrosPDF, 188 KB, se abre en otra pestaña
• PDFInstrucciones adicionales ATEX de cilindros y válvulas (en inglés)PDF, 128 KB, se abre en otra pestaña

Documentos de Aignep, tal cual los publica el fabricante. Algunos certificados están en inglés o en italiano.
