Redes de aire comprimido

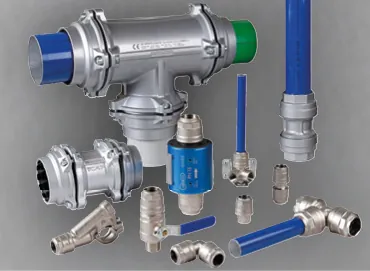

Infinity es el sistema de Aignep para la red de aire comprimido: tubo de aluminio calibrado (azul, gris o verde) en barras de 4 y 6 m, racores, bajantes, tomas murales, válvulas y filtros. Sirve para aire, vacío y gases inertes (nitrógeno, argón), de -0,99 a 16 bar y de -20 a +80 °C.

• Diámetro: Ø 20, 25, 32, 40, 50, 63, 80, 110 o 168 mm, según el caudal y la distancia del compresor al punto de uso más lejano. Con 3.000 Nl/min y 300 m, la tabla del catálogo da Ø 40 mm (a 7 bar, con un 4 % de pérdida como mucho).
• Montaje: hasta Ø 40 el racor es automático (el tubo entra hasta el fondo). En Ø 50 y 63 se aprieta la tuerca, y en Ø 80, 110 y 168 va con tornillos.
• Trazado: Se recomienda cerrar la red en anillo, porque así la presión es la misma en todos los puntos.
• Conexiones: rosca macho gas cónica (ISO 7) y hembra cilíndrica (ISO 228); en Ø 80, 110 y 168, bridas UNI EN 1092-4 PN 16 o ANSI 150 LB.

Para preparar el aire en cada toma, mira Tratamiento del aire (FRL).
